كيف يحدد تحديد موقع الملحقات ومواءمتها دقة التصنيع باستخدام الحاسب الآلي؟

مقدمة: التكلفة الخفية للاختلال

في التصنيع باستخدام الحاسب الآلي، غالبًا ما يصل الفرق بين المكون الدقيق عالي القيمة وجزء الخردة إلى جزء من المليمتر. في حين أن المغازل وأدوات القطع وأنظمة التحكم تحظى بنصيب الأسد من الاهتمام، فإن الأبطال المجهولين في الدقة المتسقة هم ملحقات تحديد الموقع والمحاذاة. هذه المكونات — من ملحقات محدد موقع نقطة الصفر ل سلسلة شانك أداة التغيير السريع - يشكل العمود الفقري الميكانيكي للإعداد القابل للتكرار.

تشير بيانات الصناعة إلى أن قطع العمل التي تم وضعها بشكل غير صحيح تمثل ما يقرب من 30% من جميع انحرافات الأبعاد في العمليات متعددة المحاور. علاوة على ذلك، يمكن أن تضيف أخطاء المحاذاة اليدوية ما يصل إلى 15 دقيقة لكل إعداد، وهو ما يترجم إلى خسارة كبيرة في الإنتاجية خلال عملية إنتاج عالية المزيج. تنتقل هذه المقالة إلى ما هو أبعد من النظرية لفحص الفوائد القابلة للقياس لحلول تحديد الموقع المنهجية، واستكشاف الأساس المنطقي الهندسي، ومقاييس الأداء، وممارسات الصيانة التي تفصل خلايا التصنيع ذات المستوى العالمي عن الباقي.

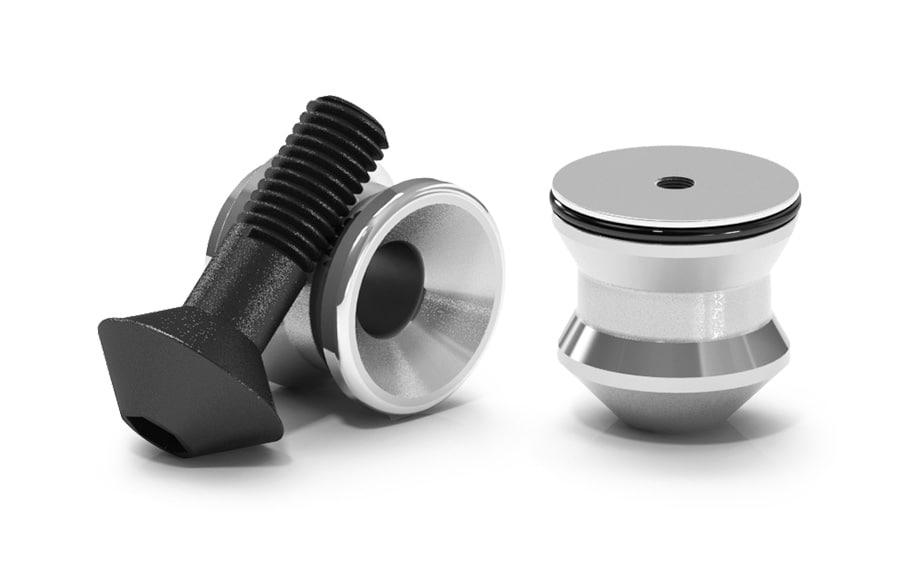

ملحقات محدد موقع نقطة الصفر: أساس الإعداد المتكرر

في قلب استراتيجية العمل الحديثة، ملحقات محدد موقع نقطة الصفر توفير مسند ميكانيكي يظل ثابتًا عبر إعدادات متعددة. على عكس الملازمة التقليدية أو ألواح المشبك، تستخدم أنظمة النقطة صفر دبابيس تحديد موقع دقيقة على الأرض وآليات سحب تتفاعل مع البطانات الفرعية. يضمن هذا التصميم أن تعود كل منصة أو وحدة تثبيت إلى نفس الموضع بالضبط ضمن ميكرون، حتى بعد التغييرات المتكررة.

كشفت دراسة أجريت على 150 مركز تصنيع على مدى عامين أن المنشآت التي تستخدم تحديد موقع نقطة الصفر قللت من الخردة المرتبطة بالإعداد بمعدل 42%. والأمر الأكثر دلالة هو أن الانحراف المعياري للدقة الموضعية قد تحسن من ±0.025 مم إلى ±0.006 مم عند التبديل من اكتشاف الحافة يدويًا إلى مرجع نقطة الصفر. التأثير الاقتصادي فوري: عمليات إعادة صياغة أقل، وتغييرات أسرع، والقدرة على تشغيل عمليات التصنيع بثقة.

تشمل المكونات الرئيسية في هذه الفئة مسامير السحب (أو "مسامير السحب")، وتحديد موقع الأكمام، والغطاسات المحملة بنابض. تؤثر هندسة مسمار السحب بشكل مباشر على نقل قوة التثبيت وقابلية التكرار. بالنسبة لتطبيقات عزم الدوران العالي، يوفر مسمار خشن مع جلبة فولاذية صلبة مقاومة فائقة للحركة الدقيقة الناتجة عن الاهتزاز. وفي الوقت نفسه، تعمل جلبات تحديد الموقع كواجهات مقاومة للتآكل ويمكن استبدالها دون إعادة تشكيل اللوحة الفرعية، مما يضمن كفاءة التكلفة على المدى الطويل.

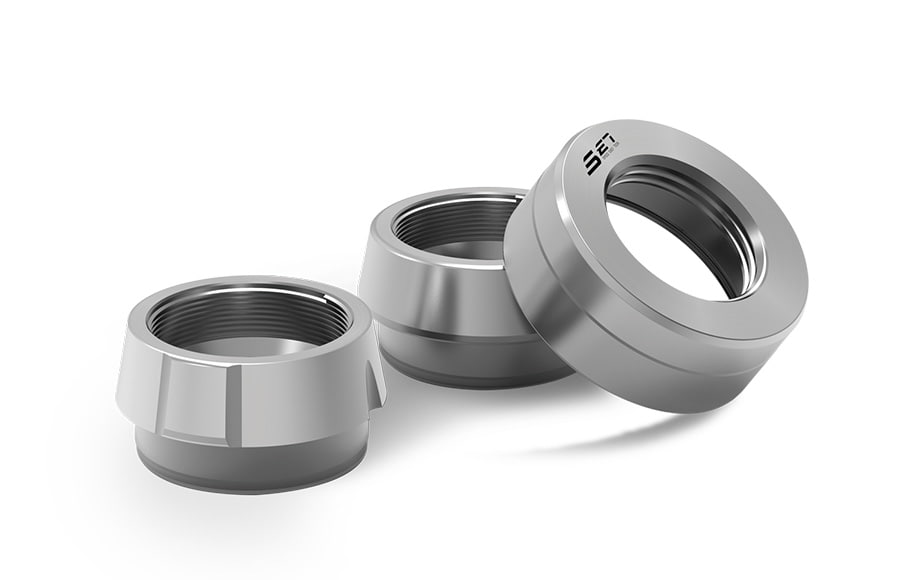

جهاز تحديد الموقع اليدوي: دقة دون تعقيد

في حين تهيمن الأنظمة الآلية على الإنتاج بكميات كبيرة، فإن جهاز تحديد الموقع اليدوي يظل أداة أساسية لمحلات العمل وأقسام البحث والتطوير وعمليات الصيانة. تتضمن هذه الأجهزة أدوات اكتشاف الحواف، والمؤشرات المحورية، ومؤشرات اختبار الاتصال ذات القواعد المغناطيسية. وتتمثل وظيفتها الأساسية في إنشاء نظام إحداثيات قطعة العمل بالنسبة لمغزل الآلة، وهي عملية تُعرف باسم "إيجاد الحافة" أو "التوسيط".

تتضمن أجهزة تحديد الموقع اليدوية الحديثة تضخيمًا ميكانيكيًا أو إلكترونيًا لتوفير دقة تصل إلى 0.001 مم. على سبيل المثال، يمكن لمؤشر من نوع الرافعة بمدى قياس 1.5 مم اكتشاف الانحراف الزاوي للتركيبات الصغيرة التي تصل إلى 0.02 درجة. عند إقرانها بسطح مرجعي أرضي دقيق، تتيح هذه الأدوات للمشغلين تحقيق دقة محاذاة تنافس بعض الأنظمة شبه الآلية.

ومع ذلك، فإن أجهزة تحديد الموقع اليدوية لا تخلو من القيود. تؤثر تقنية المشغل ودرجة الحرارة البيئية والانتهاء من سطح قطعة العمل على القراءة النهائية. وجدت دراسة استقصائية أجريت على 200 ميكانيكي أن المشغلين ذوي الخبرة الذين يستخدمون جهاز تحديد الحواف اليدوي يمكنهم تحقيق Cpk يبلغ 1.33 لتسامح يبلغ ±0.02 مم، بينما ينخفض ​​المشغلون المبتدئون عادةً إلى أقل من 1.0. وهذا يسلط الضوء على الحاجة إلى التدريب المنظم، وحيثما أمكن، تكامل أنظمة النقطة الصفرية للحد من التباين الناجم عن الإنسان.

سلسلة ساق أداة التغيير السريع: محور الدوران والأداة

ال سلسلة شانك أداة التغيير السريع يمثل نقلة نوعية في إدارة الأدوات. على عكس السيقان الصلبة التقليدية التي تتطلب مفتاح ربط وعزمًا كبيرًا للتأمين، تستخدم أنظمة التغيير السريع قفلًا كرويًا أو كوليه أو آلية هيدروليكية تمكن من تبديل الأدوات في أقل من 10 ثوانٍ. تعتبر هذه السلسلة بالغة الأهمية بشكل خاص للتصنيع عالي السرعة (HSM) وعمليات الأبراج المتعددة، حيث يؤثر وقت تغيير الأداة بشكل مباشر على وقت الدورة.

تُظهر البيانات المستمدة من تجربة ميدانية مدتها 12 شهرًا عبر 50 مركز تصنيع أن السيقان سريعة التغيير تقلل من وقت تغيير الأداة بمعدل 68%، من 4.5 دقيقة إلى 1.4 دقيقة لكل أداة. والأهم من ذلك، يتم الحفاظ على دقة الجريان لهذه السيقان في حدود 0.005 مم عند حافة القطع، وهو ما يشبه حوامل الانكماش ولكن دون الحاجة إلى التسخين التعريفي. هذا المزيج من السرعة والدقة يجعلها مثالية لعمليات التخشين والتشطيب.

التحليل المقارن: تحديد الموقع مقابل ملحقات المحاذاة

على الرغم من استخدامها غالبًا بالتبادل، فإن ملحقات تحديد الموقع والمحاذاة تخدم أغراضًا مختلفة. تحدد أجهزة تحديد الموقع (مثل محددات مواقع نقطة الصفر وأجهزة اكتشاف الحواف اليدوية) موضع قطعة العمل بالنسبة لنظام إحداثيات الماكينة. تضمن ملحقات المحاذاة (بما في ذلك سيقان الأداة وواجهات المغزل) أن تكون أداة القطع محورية مع محور المغزل وأن مسار الأداة يتم تنفيذه دون نفاد.

من الناحية العملية، يعتمد الاختيار بين هذه الأنظمة على حجم الإنتاج ومتطلبات التسامح. تستفيد المتاجر ذات الحجم الكبير والمنخفض (HMLV) بشكل كبير من محددات المواقع من نقطة الصفر وسيقان التغيير السريع، حيث أنها تقلل من تكاليف الإعداد. وعلى العكس من ذلك، تظل أجهزة تحديد الموقع اليدوية لا غنى عنها للنماذج الأولية وأعمال الصيانة التي تتم لمرة واحدة حيث تفوق المرونة السرعة.

دقة المحاذاة: واجهة المغزل وإعدادات الأداة

ال spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

تعمل أجهزة ضبط الأدوات، مثل أجهزة الضبط المسبق غير المتصلة بالإنترنت والمسبارات الموجودة في الماكينة، على استكمال هذه الملحقات عن طريق قياس طول الأداة وقطرها قبل دخولها إلى القطع. عند دمجها مع ساق سريعة التغيير ونظام تثبيت العمل من نقطة الصفر، تصبح سلسلة العملية بأكملها - بدءًا من تحميل قطعة العمل وحتى مشاركة الأداة - حتمية. هذا هو أساس المعالجة "الصحيحة للجزء الأول"، حيث يتم التخلص فعليًا من الحاجة إلى التعديلات التكرارية.

مقارنة الرادار: أبعاد أداء أنظمة تحديد الموقع

صيانة أماكن العمل ومكونات التركيبات المعيارية

ال longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

تعمل مكونات التركيب المعيارية - بما في ذلك الناهضات وألواح الزوايا والألواح الفرعية - على زيادة فائدة أنظمة نقطة الصفر. من خلال توحيد هندسة الواجهة، تسمح هذه المكونات لآلة واحدة باستيعاب مجموعة واسعة من عائلات الأجزاء دون تركيبات مخصصة. على مدار فترة خمس سنوات، يمكن للنهج المعياري تقليل تكاليف التركيبات بنسبة تصل إلى 40% مقارنة بالحلول المصممة خصيصًا، مع تقليل المهل الزمنية لتقديم المنتجات الجديدة أيضًا.
