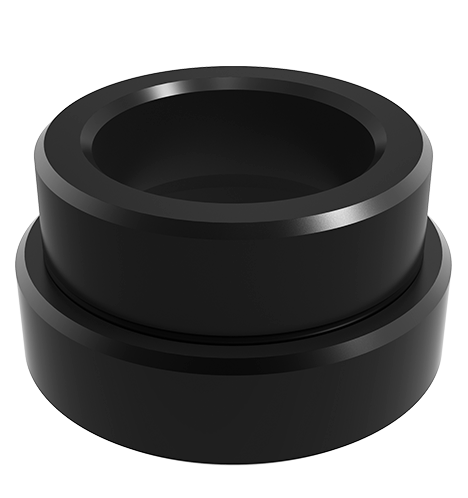

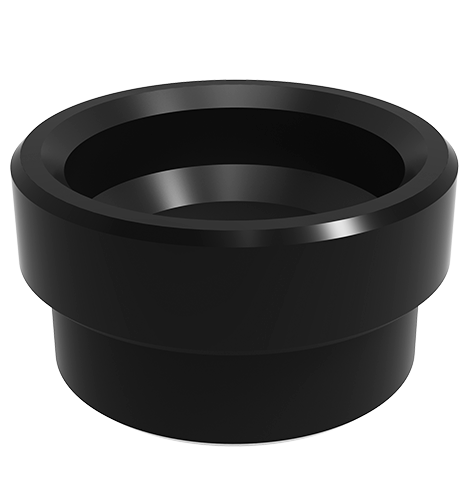

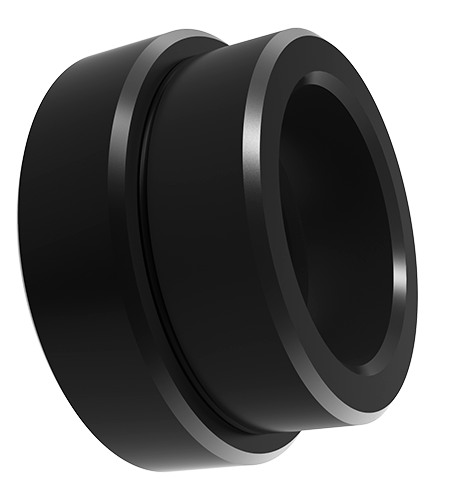

ارتفاعه 12.1 ملم ، والوزن هو 20 جرام. يتم إخماد جسمه ومخفف فيلم أكسيد الفيروسوفيريك.
دقة تحديد المواقع المتكررة ＜ ± 0.013mm.
ضع الأكمام المتوافقة في لوحة مفاتيح المشبك ، وتعاون مع قفل الكرة وأكمام القبول.
ص. تعتمد دقة تحديد المواقع المتكررة على تحديد الموقع. عند استخدام اثنين من الأكمام تحديد المواقع من المستوى الأول ، إذا كان التباعد من الوسط إلى الوسط للفتحتين ضمن نطاق التسامح من ± 0.005 مم ، ثم يمكن أن تحافظ دقة تحديد المواقع المتكررة على حدود ± 0.013mm.
جسم: فيلم أكسيد ferrosoferric المطفأ والمخفف .
| رقم البعد | Ød1 | Ød2 | Ød3 | Ød4 | ح | H1 | الوزن (ز) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| رقم البعد | Øm | على | سمك اللوحة المركبة H (الحد الأدنى) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
