رسم
تنزيل البيانات
الملحقات ذات الصلة

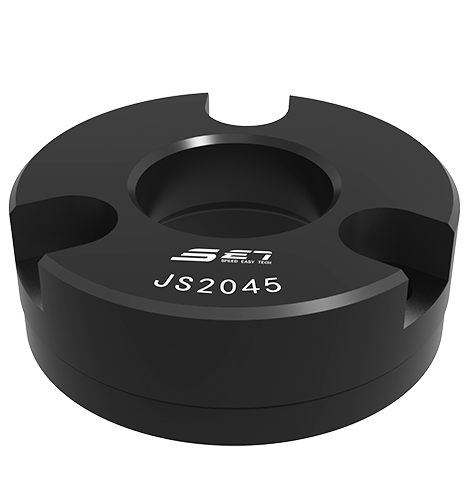

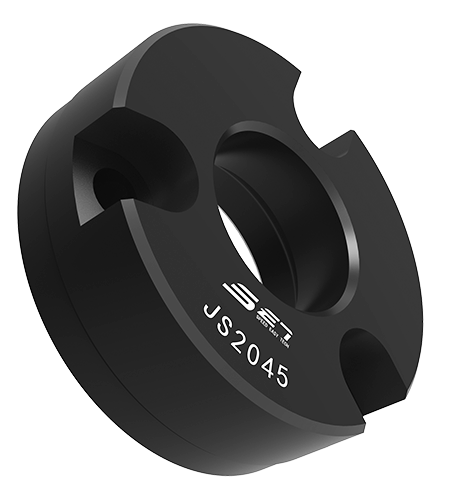

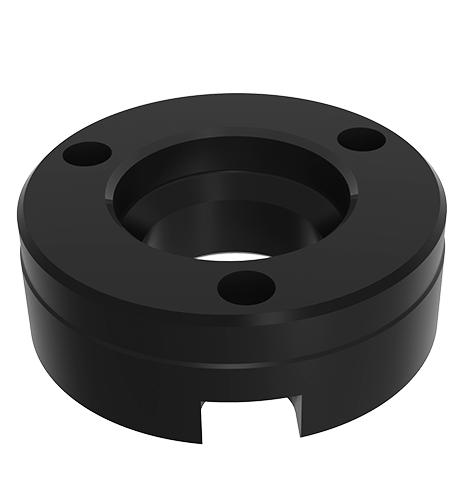

ارتفاعه 11.56 مم ، والوزن هو 60 جم. يتم إخماد جسمه ومخفف فيلم أكسيد الفيروسوفيريك.
دقة تحديد المواقع المتكررة ＜ ± 0.013mm.
ضع الأكمام المتوافقة في لوحة مفاتيح المشبك ، وتعاون مع قفل الكرة وأكمام القبول.
ص. تعتمد دقة تحديد المواقع المتكررة على تحديد الموقع. عند استخدام اثنين من الأكمام تحديد المواقع من المستوى الأول ، إذا كان التباعد من الوسط إلى الوسط للفتحتين ضمن نطاق التسامح من ± 0.005 مم ، ثم يمكن أن تحافظ دقة تحديد المواقع المتكررة على حدود ± 0.013mm.
جسم: فيلم أكسيد ferrosoferric المطفأ والمخفف .
| رقم البعد | Ød1 | Ød2 | Ød3 | Ød4 | ح | H1 | م | على | الوزن (ز) |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 16 | 4.5 | 20.65 | 11.56 | 4.6 | 7.6 | 29 | 60 |
| JS2045 | 45 | 20 | 5.4 | 24.77 | 15.8 | 6.2 | 9.5 | 35 | 140 |
| JS2555 | 55 | 25 | 6.4 | 30.35 | 19.94 | 7.3 | 11 | 42 | 200 |
| JS3060 | 60 | 30 | 6.4 | 36.2 | 21.77 | 7.3 | 11 | 48 | 305 |
| رقم البعد | Ød1 | Ød2 | Ød3 | Ød4 | سمك اللوحة المركبة H (الحد الأدنى) | H1 | H2 | H3 | م |
|---|---|---|---|---|---|---|---|---|---|
| JS1637 | 37 | 21 | 14.5 | 37 | 20 | 11.91 | 3 | 20 | M4*7 |
| JS2045 | 45 | 21 | 17.5 | 45 | 25 | 16.21 | 3 | 25 | M5*9 |
| JS2555 | 55 | 25.5 | 21 | 55 | 25 | 20.32 | 3 | 25 | M6*10 |
| JS3060 | 60 | 30.5 | 24 | 60 | 30 | 22.15 | 3 | 30 | M6*11 |
