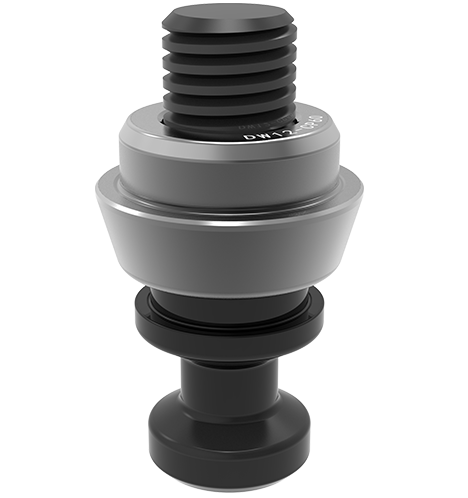

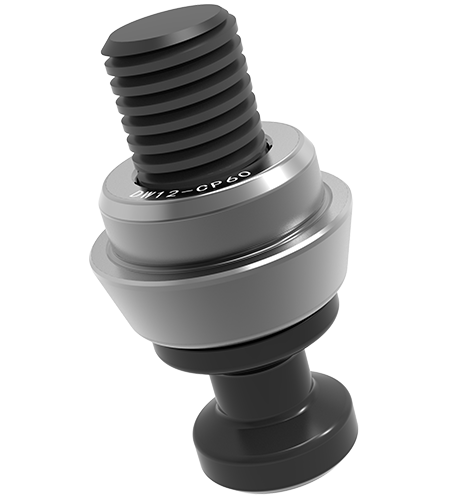

لديها علاج علاج السطح.
ارتفاعه 33.5 ملم ، والوزن هو 20 جرام.
يمكن أن يحد هذا الدبوس الموضعي من درجات الحرية في اتجاه x واتجاه y.
إنه مناسب لموقع النقاط الصفر لنوع المنسدلة المخروطية اليدوية .
متطلبات الدقة عالية. لديها علاج علاج السطح.
إنه مناسب لموقع النقاط الصفر لنوع المنسدلة المخروطية اليدوية .
يمكن أن يحد دبوس تحديد المواقع هذا درجات الحرية في اتجاه x واتجاه y ؛

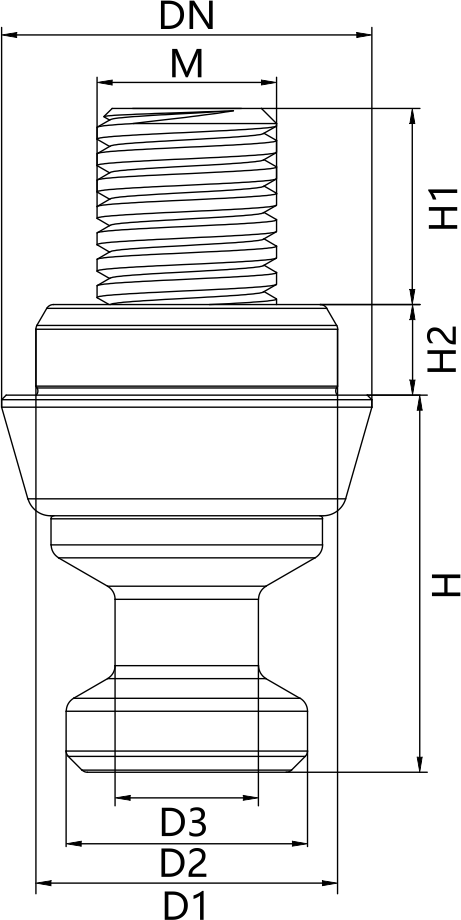

| رقم البعد | Ødn | Ød1 (G6) | Ød2 | Ød3 | ح | H1 | H2 | م | الوزن (كجم) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
