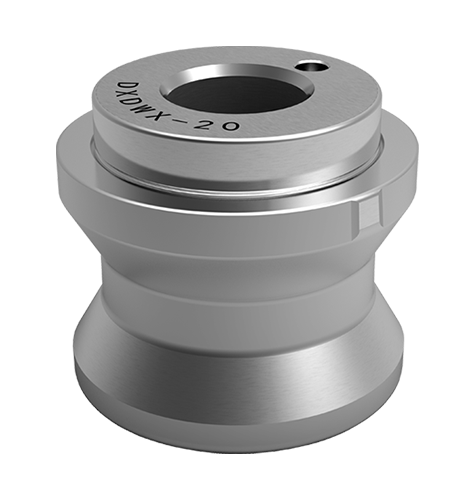

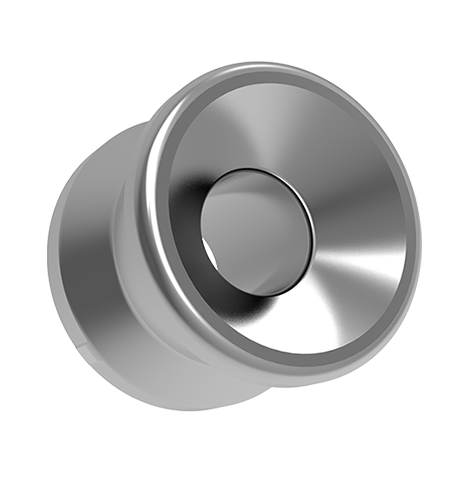

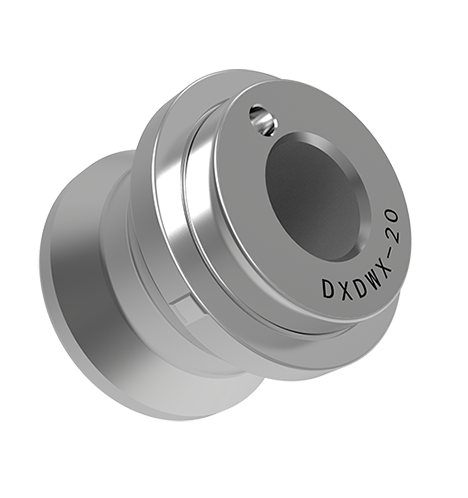

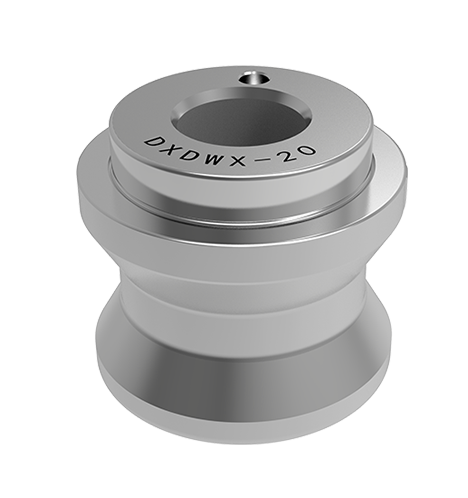

وضع دبوس ، تصلب العلاج.
ارتفاع 28 مم (بدون مفتاح اتجاهي) ، الوزن 105G.
إنه يحد فقط من درجة حرية الدوران ويلعب دورًا اتجاهيًا.
الزاوية بين ثقب التوجيه وجانب تحديد المواقع هي 45 درجة ، وهو مناسبة لمقلي قفل كرة العمود المستقيمة .
علاج العلاج
الزاوية بين ثقب التوجيه وحافة المواقع هي 45 درجة ؛
فقط الحد من حرية الدوران ، يلعب دور الاتجاه ؛
مناسبة للعمود المستقيم قفل قفل الصفر .
| رقم الطلب | Ødn | Ødn1 (ح6) | Ød2 | D3 | H | H1 | H2 | ك | الوزن (ز) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
إذا كنت مهتمًا بمنتجاتنا ، فيرجى استشارةنا
