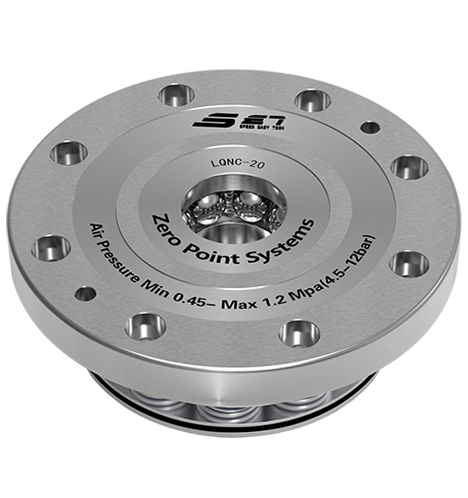

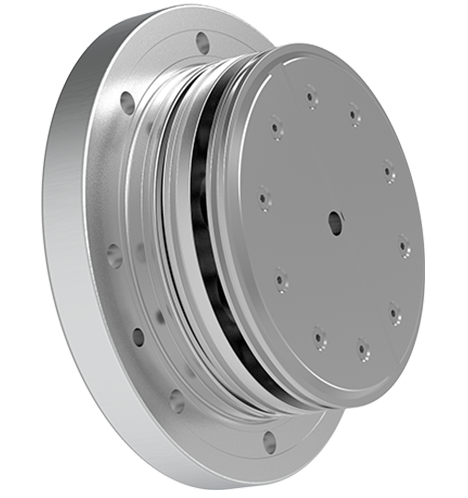

يتم التهوية بموجب موضعي الصفر المكون من ضغط الهواء على لوحة الربيع ، ولوحة المشبك في الحالة المفتوحة. يمكن وضع الظفر بشكل مريح في لوحة المشبك. عند العمل ، يتم قطع الهواء للمعالجة. لذلك ، لا داعي للقلق بشأن عدم استقرار ضغط الهواء في العمل.
دقة تحديد المواقع المتكررة <0.005 مم ، قوة التثبيت الموضعية الفردية 17KN ، قوة التوتر 55KN.
مناسبة لمعالجة الصناعات التي تحتاج إلى تقليل وقت استبدال المباراة ؛
مناسب للقطع المعدني أو غير المعدني .
مناسبة لمعالجة الصناعات التي تحتاج إلى تقليل وقت استبدال المباراة ؛
مناسب للقطع المعدني أو غير المعدني .
| رقم الطلب | طريقة فتح | قوة التثبيت (kn) | قوة التوتر (KN) | تهب الهواء | الوزن (كجم) |
|---|---|---|---|---|---|
| LQNC-5 | الضغط الجوي | 5 | 13 | √ | 0.5 |
| LQNC-10 | الضغط الجوي | 10 | 25 | √ | 1.4 |
| LQNC-20 | الضغط الجوي | 17 | 55 | √ | 2.6 |
| LQNC-40 | الضغط الجوي | 40 | 105 | √ | 4.2 |

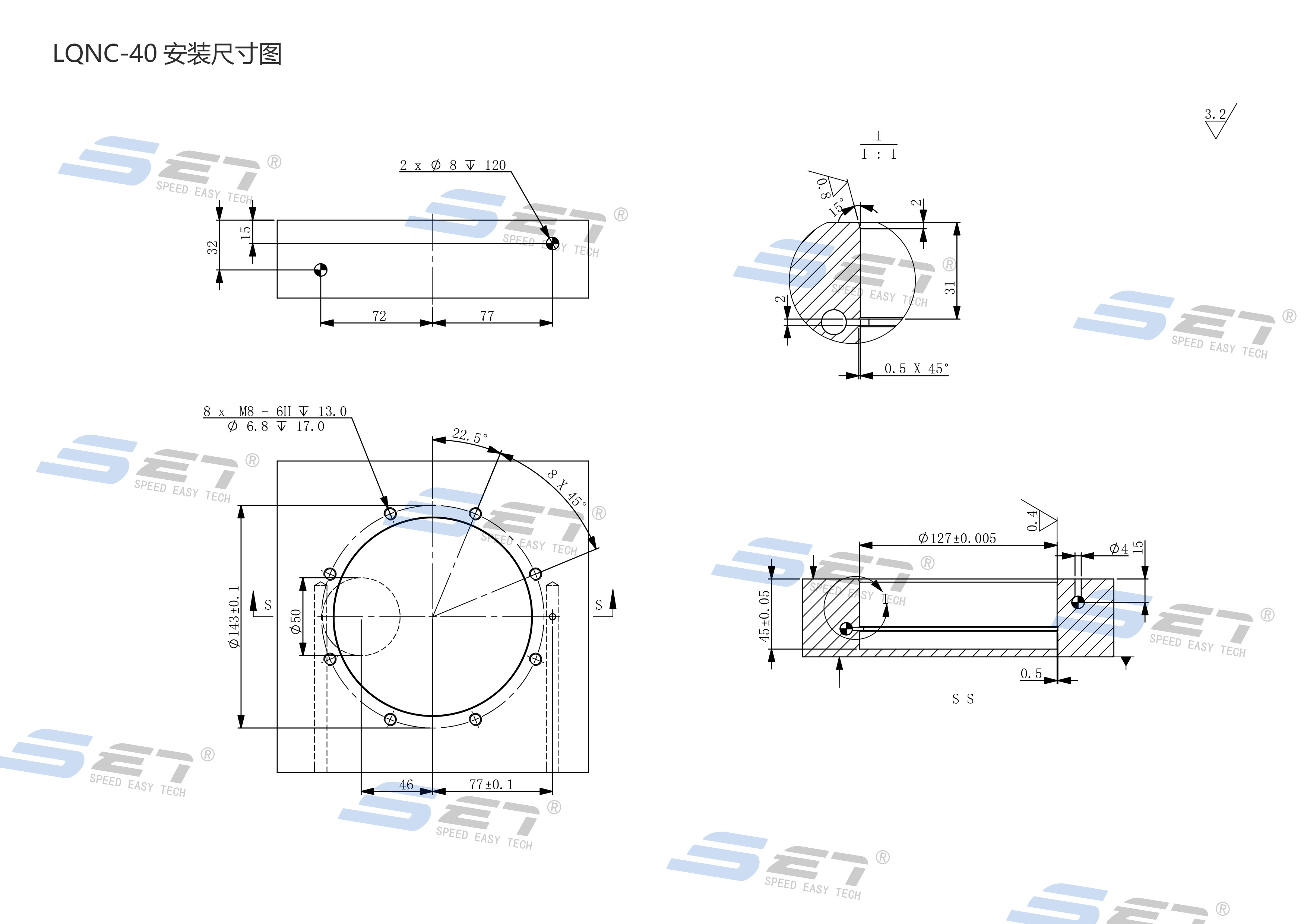

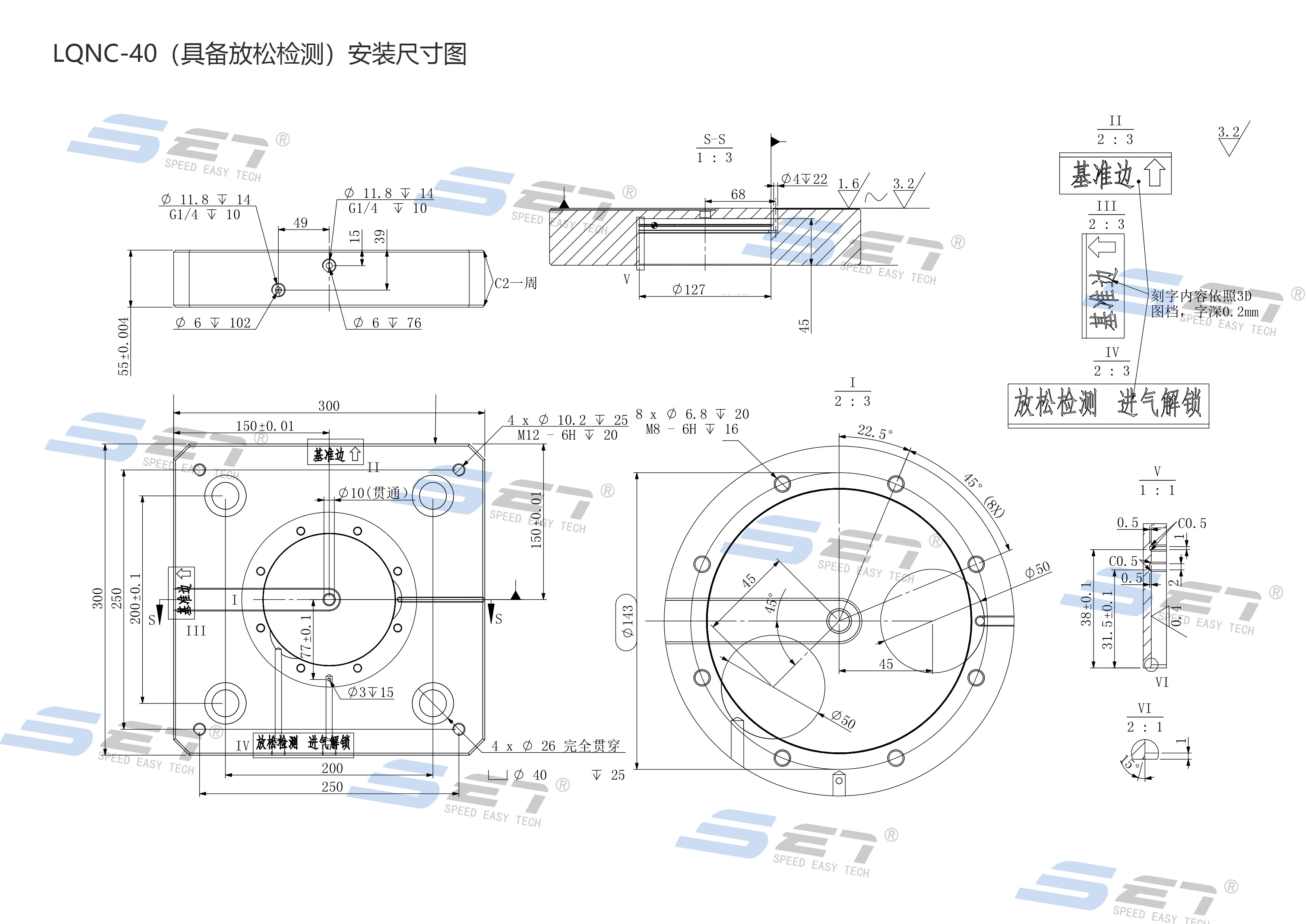

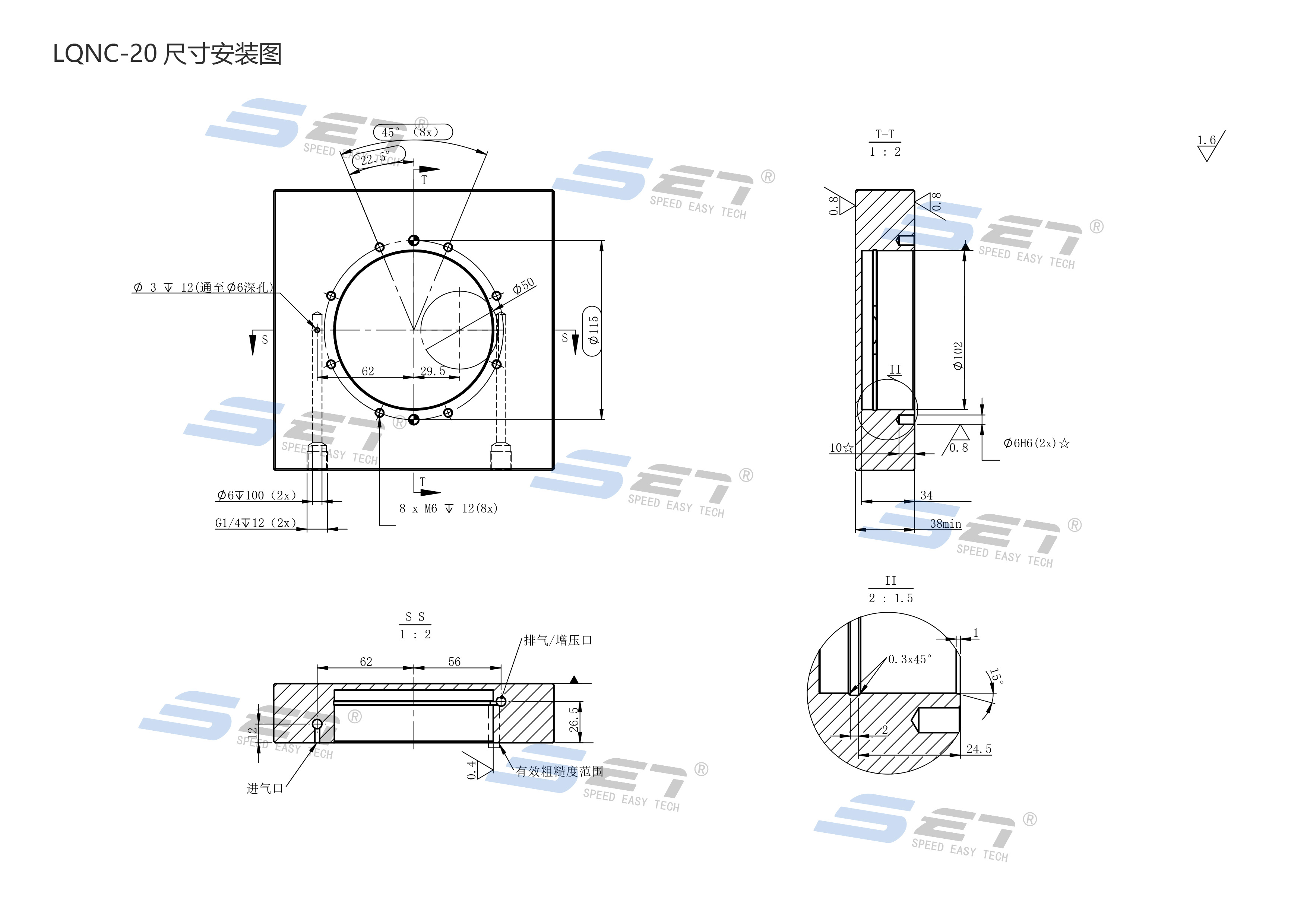

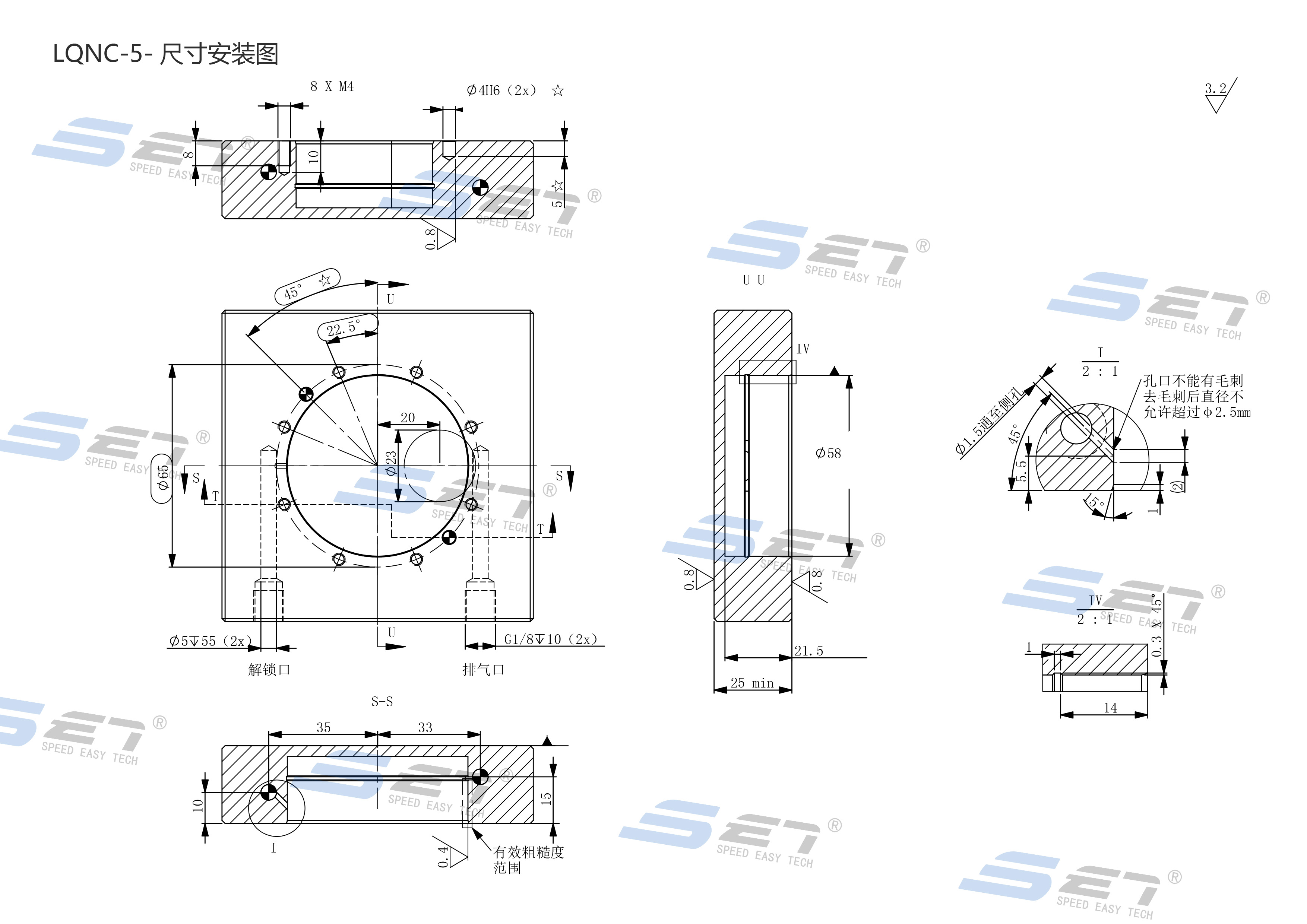

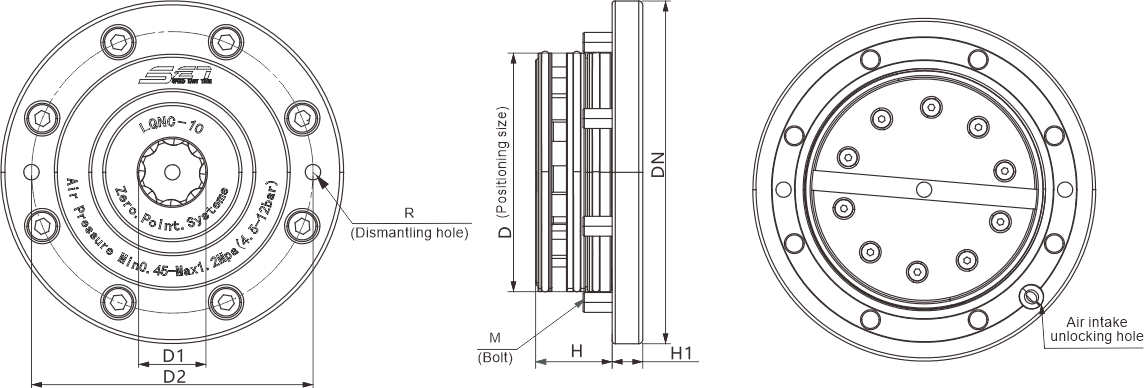

| رقم الطلب | Ødn | Ød (ح6) | Ød1 | Ød2 | ح | H (± 0.005) | م | ص |
|---|---|---|---|---|---|---|---|---|
| LQNC-5 | 78 | 58 | 18 | 65 | 21.5 | 8.5 | 8xm4 | 2xm4 |
| LQNC-10 | 112 | 78 | 22 | 92 | 25 | 10 | 8xm6 | 2xm6 |
| LQNC-20 | 138 | 102 | 32 | 115 | 34 | 15 | 8xm6 | 2xm6 |
| LQNC-40 | 172 | 127 | 40 | 143 | 45 | 18 | 8xm8 | 2xm8 |

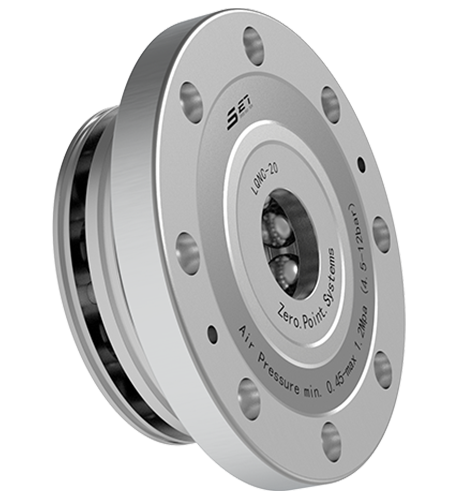

نوع التثبيت المدمج الهوائي
إذا كنت مهتمًا بمنتجاتنا ، فيرجى استشارةنا
