وضع نظام التثبيت مجموعة كاملة من نظام التثبيت الصفري لمساعدة الثورة الجديدة في الآلات!

تكون المجموعة الكاملة من المقابض الصفراء التي طورتها Suidel متعددة الاستخدامات ويمكن تثبيتها في منصات الماكينة والركائز والألواح المربعة والأعمدة والأبراج والجسور الدوارة لجميع العمليات الميكانيكية الشائعة مثل الطحن والتحول والطحن والتآكل والاختبار لمعدات التجميع. يتم تثبيت القبيضة سريعة التغيير المصنوعة من فولاذ الأدوات عالية الجودة ومثبتة ميكانيكيا. ميزات مجموعة Suyi De الكاملة من أنظمة التثبيت هي: بسيطة ودائمة ، وسهلة التنظيف ، والتصميم الكامل للحزم ، ودقة تحديد المواقع العالية.
من خلال الخبرة الغنية في مجال المعالجة الميكانيكية ، نواصل إثراء تشكيلة المنتجات لتصنيع أدوات الآلات الأكثر دقة وذكية ، وتلبية مجموعة متنوعة من احتياجات حلول نظام تقنية التثبيت المبتكرة للعملاء للاختيار ، لمساعدة المؤسسات على خلق كفاءة عالية ، ودقة عالية ، وخط إنتاج عالي الجودة.
سلسلة نظام Gripper System Quick Change
01

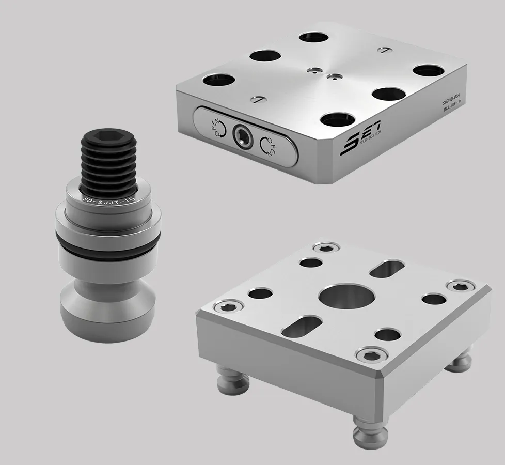

سلسلة تحديد الموضع اليدوية Zero

▲ يدوي مكون من أربع وحدات يدوي لموضع الدبوس الدبني قفل الدبوس
مع وجود مزيج من نظام تحديد المواقع اليدوي الصفر والنائب اليدوي ، يتم تحقيق التصميم المعياري للقفل القوي بسرعة ، مما يمكن أن يدرك التثبيت السريع خارج أداة الآلة وتحسين كفاءة المعالجة.
ميزات الموقع
المشبك يدويًا وفتح
المواد: الفولاذ المقاوم للصدأ (أو مخصص)
تصلب السطح والمكبس
دقة تحديد المواقع المتكررة <± 0.01mm
أقصى عزم الدوران: 60nm
خصائص البليت
المواد: الصلب يموت (أو مخصص)
يمكن تخصيص المتطلبات الخاصة
ميزات Dowel
تصلب
وظيفة تقييد حرية X و Y.
02

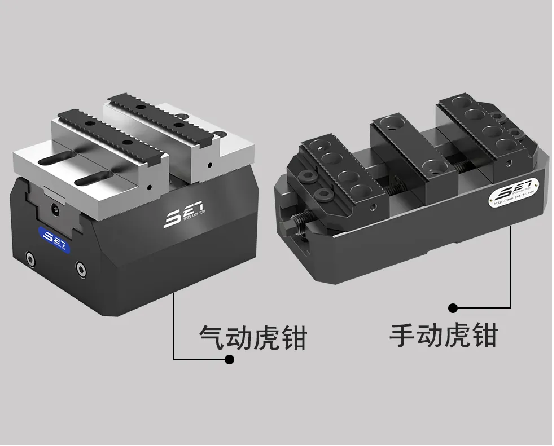

سلسلة نائب

▲ ملزمة ملزمة ملزمة
يمكن استخدام نائب Suede بالاقتران مع نظام تحديد المواقع الصفر لتغيير جهاز التثبيت بأكمله بسرعة في ثوانٍ. التصميم المسطح وخالي من المساحة ، وخاصة مناسبة لحلول الأتمتة مع تخزين الشغل عند الجمع بين أنظمة التغيير السريع.
ميزات ملزمة يدوي
الفتح السريع يدويًا ، قفل ، ختم مزدوج ، أداء ختم جيد
المواد: الصلب الهيكلي السبائك
مركز باستخدام توسيط محمل على الوجهين ، سهل التشغيل
دقة تحديد المواقع المتكررة <± 0.01mm
نائب التمسح بالنفس هو أداة متعددة الاستخدامات يمكن استخدامها لقبض المواد أو اللوحات أو الملفات الشخصية الفارغة. تضمن المحمل المركزي المسبق قبل الفجوة وخالية من الفجوة والمنزلقات المركبة الإضافية تكرارًا يصل إلى ± 0.01 مم ، وعمق تثبيت صغير (3 مم) ، والقدرة على تحقيق تصنيع متعدد الجوانب في نظام التثبيت الواحد.
ميزات الرائحة الهوائية
مصدر الهواء مفتوح ، مشبك الربيع ، مصدر الهواء مضغوط
المواد: الفولاذ المقاوم للصدأ
علاج تصلب السطح والسكك الحديدية
دقة تحديد المواقع المتكررة <± 0.01mm
تم تجهيز الملزمة الهوائية التي تم تطويرها بواسطة Suide مع زنبرك في الداخل لقوة التثبيت الأعلى. عندما لا يكون هناك إمدادات هواء ، لا يزال بإمكان الملزمة الحفاظ على قوة تثبيت عالية. بالإضافة إلى ذلك ، يمكن مراقبة موضع قبضة من خلال الضغط الديناميكي أو مسار الهواء المتكامل ، مما يجعل الملزمة أكثر فائدة في تطبيقات التشغيل الآلي.
03

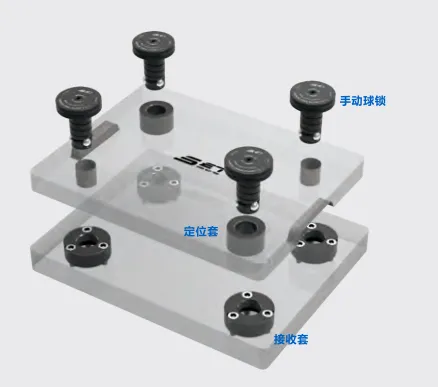

نظام قفل الكرة اليدوي

المكونات الرئيسية: تلقي الأكمام (وضعت في اللوحة الأساسية) ، وأكمام تحديد المواقع (وضعت في صينية) قفل الكرة اليدوي
الاستخدامات الرئيسية: يمكن بسرعة ودقة إكمال تحديد المواقع وقفل مجموعة كاملة من التركيبات ؛ مناسبة لتغيير عمل صغير ومتعدد السكر
الخصوصية
سريع: يستغرق استبدال التثبيت الكامل ما يصل إلى دقيقة واحدة
دقة تحديد المواقع المتكررة: ضمن ± 0.013 مم
قوة التثبيت: قدرة محمل قفل الكرة هي 36 طن
عملية بسيطة: وضع وضع خطوة واحدة لتحقيقه
التكلفة المنخفضة: مجموعة واحدة فقط من اللوحات الأساسية ، والاستبدال غير المحدود للمنصات المعالجة منتجات مختلفة
الصيانة: الأجزاء قابلة للتبديل وقابلة للتبديل
04

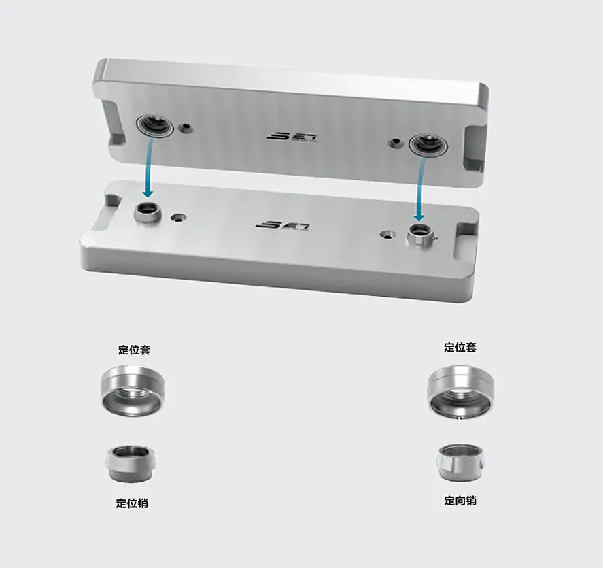

يدوي تحديد موقع الخاتم

حلقة تحديد المواقع اليدوية هي جهاز لا يحتاج إلا إلى البراغي لإكمال تحديد المواقع عالية الدقة.
الخصوصية
تحديد موقع وقفل وفتح يدويًا
دقة تحديد المواقع المتكررة <± 0.003 مم
المواد: الفولاذ المقاوم للصدأ
وضع سريع ودقيق للبليت والركيزة
تصميم مضغوط للاستخدام الفعال للمساحة
حالة تطبيق نظام التثبيت
01

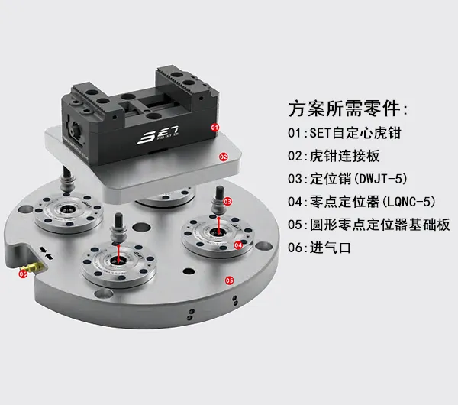

نائب المركز الذاتي

● يتم استخدام نائب المتمركز الذات في جدول تحديد الصفر الدائري خمسة محاور
● يمكن أن يحل هذا البرنامج محل نائب المتمركز الذاتية بسرعة ، ويحسن كفاءة العمل بشكل كبير
02

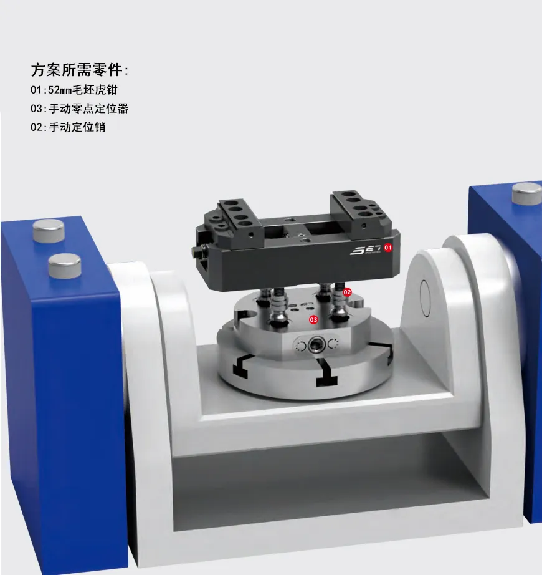

دليل موضع الصفر

®
● التحميل السريع ، لا حاجة لضبط قوة التثبيت الكبيرة
● يمكن أن يدرك معالجة التداخل غير المرئية غير المحددة
03

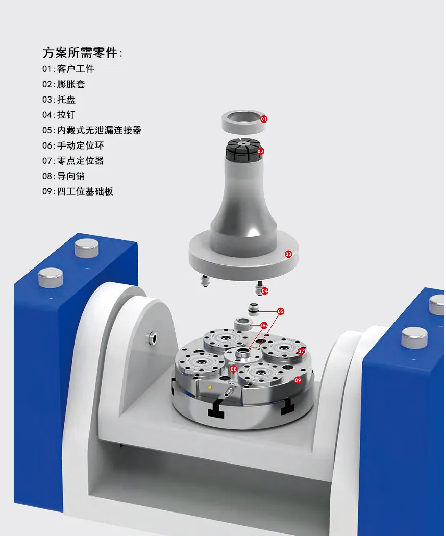

يدوي تحديد موقع الخاتم

● مركز مخروط مرن المركز لضمان دقة تحديد المواقع المركز ويبقى دائمًا دون تغيير
● تسمح الموصلات الخالية من التسرب بالاتصال السريع للتركيبات الهيدروليكية أو الهوائية
في مجال الفضاء ، الإنتاج الآلي ، التصنيع الذكي بالليزر ، تصنيع السيارات ، خط إنتاج الأدوات الآلي ، نحن نولي دائمًا اهتمامًا لاحتياجاتك المحددة ، لتزويدك بحلول تركيبات عالية الجودة. مناسبة بشكل خاص لإنتاج المباراة الجماعية والتغيير السريع ، بحيث يكون الإنتاج الميكانيكي لتحسين كفاءة الإنتاج بنسبة 90 ٪. تعتمد SET على تقنية المعالجة عالية الجودة والمتطلبات التقنية للتميز ، وقد وفرت حلولًا فنية للعديد من المؤسسات المعروفة في العالم. تتمتع SET بالقدرة على تصميم وإنتاج واختبار وبيع الحل بالكامل لضمان منتج عالي الجودة باستمرار .
