حل تثبيت العمل السريع ذو نقطة الصفر لطواحين الحفر الأفقية ذات القوالب الثقيلة

مقدمة

تعتبر طواحين الثقب الأفقي من معدات المعالجة الأساسية لحفر الثقب العميق وتصنيع التجاويف الدقيقة في صناعة تصنيع القوالب الثقيلة. ومع ذلك، تواجه معظم مصانع القوالب قيود معالجة متسقة ناجمة عن طرق التثبيت التقليدية، بما في ذلك إعداد قطع العمل المستهلكة للوقت، ودقة المحاذاة اليدوية غير المتسقة، وتغيير الدفعة غير الفعال، وتحديد المواقع غير المستقر لمكونات القالب الكبيرة والثقيلة.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) specializes in the R&D and manufacturing of industrial zero point positioning systems. لمعالجة نقاط الألم الشائعة في معالجة تجويف القوالب الثقيلة، قامت SET بتطوير حل مخصص لإمساك العمل سريع التغيير بنقطة الصفر لمطاحن الثقب الأفقية. بفضل دقة تحديد المواقع المتكررة على مستوى الميكرون وهيكل القفل الصلب للحمل الثقيل، يعمل النظام بشكل فعال على تحسين استقرار وكفاءة تصنيع القوالب الثقيلة، مما يساعد مصنعي القوالب على تحقيق سير عمل إنتاجي مرن وعالي الإنتاجية.

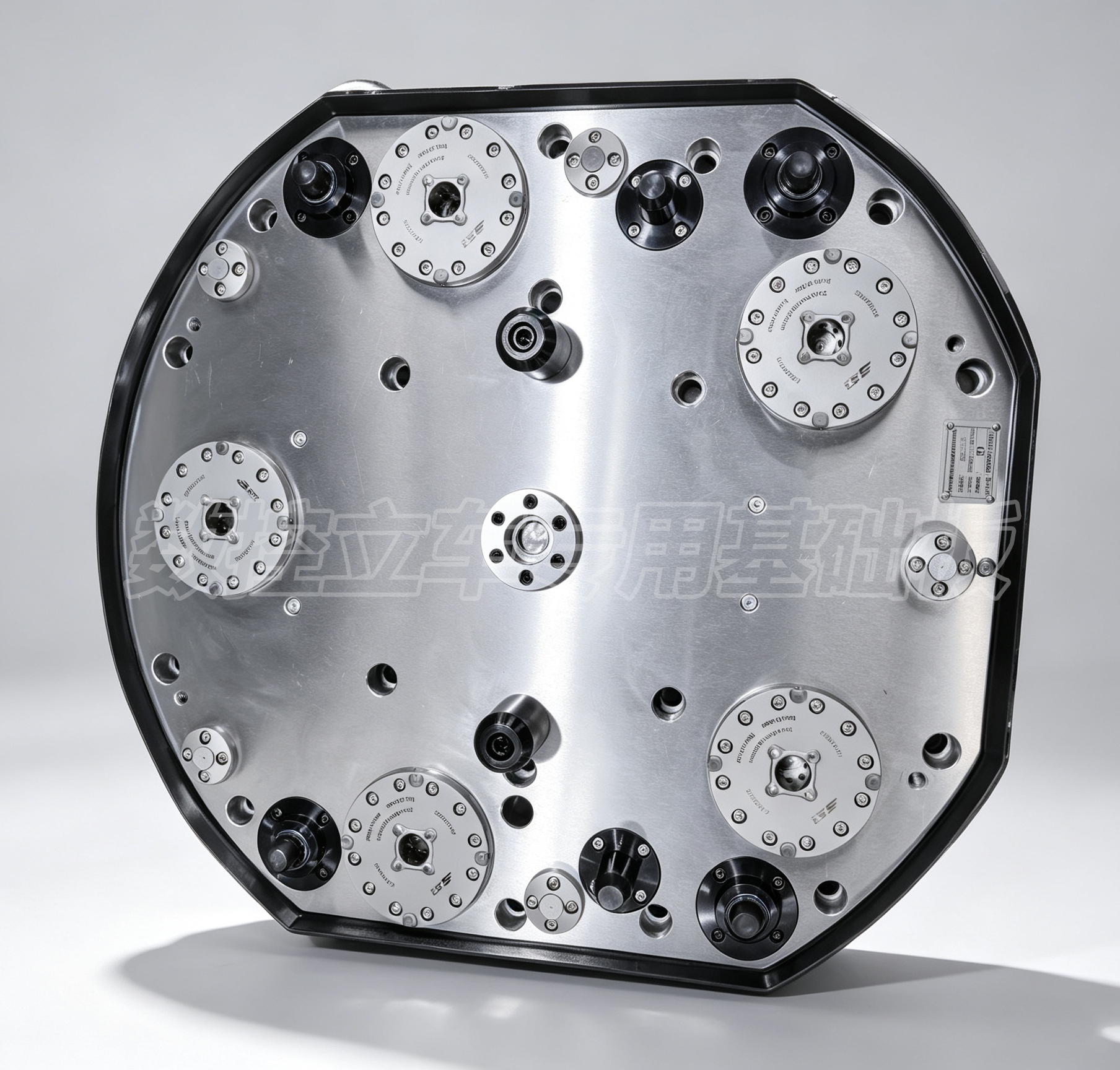

zero point positioning system

1. تحديات الصناعة: القيود الرئيسية في الآلات الثقيلة المملة الأفقية

تتميز القوالب الثقيلة، بما في ذلك قوالب ألواح السيارات، وقوالب الحقن الكبيرة، وقوالب الصب بالقالب، بأبعاد كبيرة الحجم، ووزن ثقيل، ومتطلبات دقة صارمة، وخصائص إنتاج منخفضة الحجم ذات مزيج عالي. تؤدي طرق التثبيت وتحديد المواقع التقليدية إلى إنشاء قيود معالجة متعددة لعمليات الحفر الأفقي:
Low clamping efficiency : يقضي المشغلون عادة من 2 إلى 3 ساعات في محاذاة مؤشر الاتصال وضبط لوحة الضغط أثناء استبدال قطعة العمل. يؤدي تمديد وقت خمول الماكينة إلى تقليل الفعالية الإجمالية للمعدات بشكل كبير، حيث تحافظ معظم ورش العمل على استخدام الماكينة أقل من 50%.
تكرار تحديد المواقع غير المستقر : تختلف نتائج المحاذاة اليدوية بناءً على خبرة المشغل، وغالبًا ما تؤدي إلى انحرافات في تحديد الموضع تزيد عن 0.02 مم. تتسبب مثل هذه التناقضات بسهولة في حدوث مشكلات خارج نطاق التسامح في محورية الحفر العميقة ودقة موضع التجويف، مما يؤدي إلى زيادة نسب الخردة وإعادة العمل.
اهتزاز قطعة العمل وإزاحتها تحت القطع الثقيل : يوفر لقط لوحة الضغط التقليدية قوة إمساك متناثرة. أثناء إزالة المخزون الثقيل، تميل قطع العمل ذات القالب الكبير إلى الاهتزاز أو التحول قليلاً، مما يؤدي إلى ضعف جودة تشطيب السطح وتآكل سريع للأداة.
ضعف مرونة الإنتاج : يتطلب التبديل بين أنواع القوالب المختلفة في كثير من الأحيان إعادة ضبط التركيبات وإعادة معايرة المعايير. لا يمكن لسير العمل التقليدي أن يتكيف بشكل كامل مع متطلبات التسليم السريع لأوامر القوالب متعددة الأصناف والدفعات الصغيرة.

2. مزايا الحل: الميزات التقنية لنظام تحديد المواقع بنقطة الصفر SET

إن نظام التثبيت بنقطة الصفر SET عبارة عن حل وحداتي عالي الدقة وسريع التغيير تم تطويره لأدوات ماكينات CNC للخدمة الشاقة. تم تحسين الطراز السائد LQNCZ-20-K هيكليًا لبيئات القطع ذات الأحمال الثقيلة، حيث يدمج تحديد المواقع بدقة، والقفل الصلب، والكشف التشغيلي، والحماية الكاملة ضد التلوث ليتوافق تمامًا مع ظروف معالجة طاحونة الحفر الأفقية.

2.1 تكرار تحديد المواقع على مستوى الميكرون يزيل الأخطاء المعيارية اليدوية

Adopting a conical self-centering and three-way steel ball locking structure, the SET zero point system delivers stable repeat positioning accuracy within 0.005mm, effectively minimizing errors caused by manual dial alignment.
بمجرد معايرة التركيبات أو قطع العمل لأول مرة، يمكن للمنصات أن تنتقل بحرية بين أدوات الآلة والمحطات المعدة مسبقًا دون اتصال بالإنترنت دون تكرار المحاذاة. تضمن معايير تحديد المواقع الموحدة دقة الأبعاد المتسقة عبر إجراءات الإنتاج متعددة العمليات وعبر الماكينات.

2.2 قفل صلب ذو حمل ثقيل لتصنيع قوالب كبيرة ومستقرة

يوفر كل محدد موقع نقطة الصفر LQNCZ-20-K قوة تثبيت قياسية تبلغ 17 كيلو نيوتن مع دعم تعزيز الضغط الثانوي. يمنع التصميم الهيكلي الخلوص الشعاعي في ظل ظروف القطع الثقيلة، مما يوفر مقاومة قوية ضد اهتزاز التشغيل وتأثير القطع.
تتميز جميع وحدات تحديد المواقع بمبيت مغلق بالكامل وهياكل مانعة للتسرب كاملة، مما يؤدي إلى عزل رقائق الحديد وسوائل القطع وملوثات ورشة العمل بشكل فعال. يحافظ النظام على أداء موثوق به من خلال ملايين دورات العمل في بيئات المعالجة الرطبة القاسية.

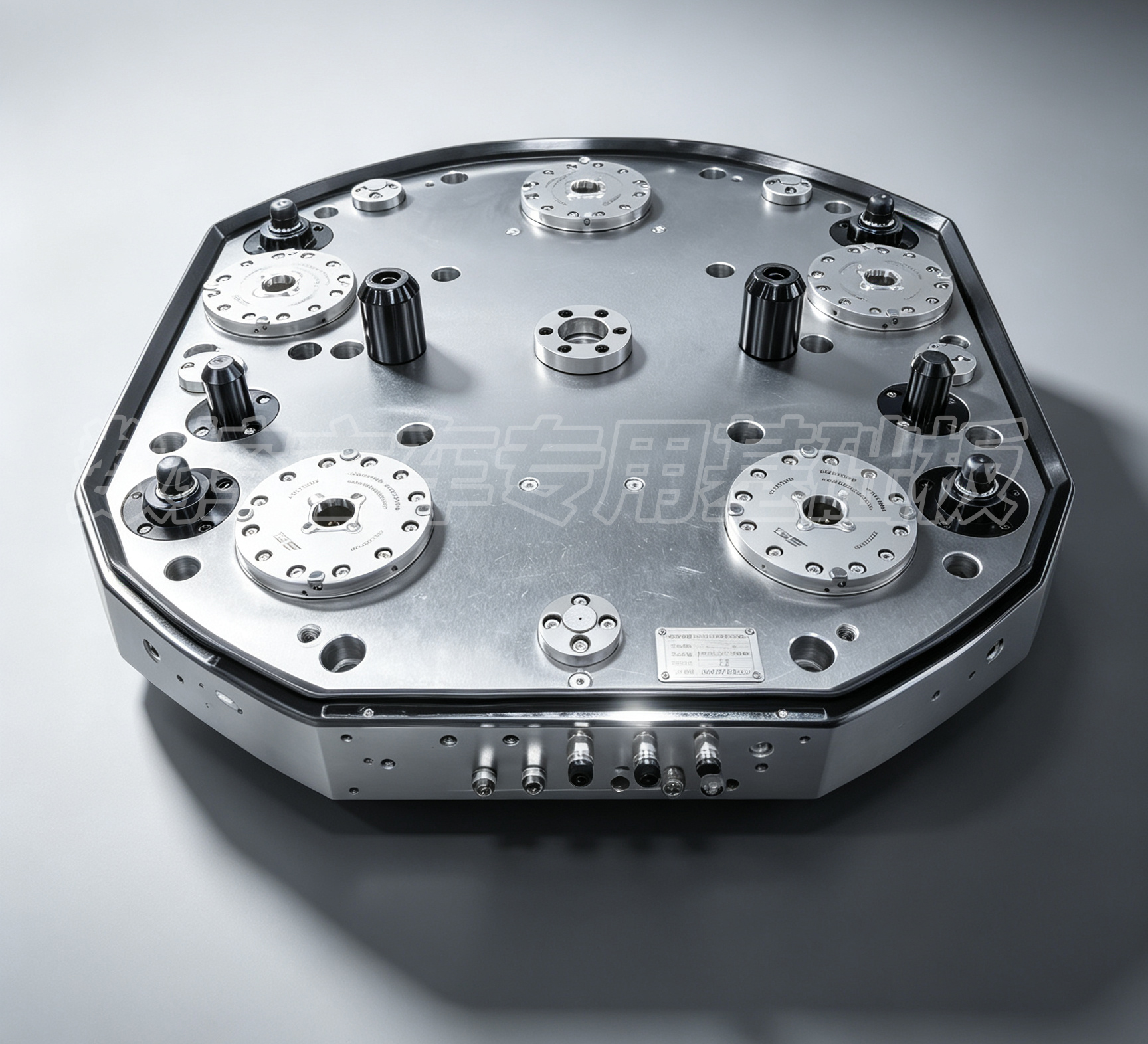

zero point positioning system

2.3 التغيير السريع من المستوى الثاني يعمل على تحسين كفاءة الإعداد بشكل كبير

Matched with SET zero point pallets and T-slot base plates, the solution supports fully offline workpiece presetting and off-machine clamping. لم تعد الأدوات الآلية تظل خاملة أثناء استبدال التركيبات وتعديل قطعة العمل.
يتم تقليل وقت تغيير قطعة العمل من ساعتين تقليديتين من التثبيت اليدوي إلى أقل من 10 ثوانٍ من تبديل منصة التحميل بنقطة الصفر. تُظهر بيانات التطبيق في الموقع انخفاضًا بنسبة 90% تقريبًا في وقت التثبيت وتحسين معدل استخدام الماكينة بنسبة تزيد عن 90%.

2.4 الكشف الذكي والتنظيف التلقائي يقللان من المخاطر التشغيلية

تم تجهيز كل محدد موقع لنقطة الصفر بوحدات كشف حالة التثبيت ومراقبة ضيق الهواء. يقوم النظام بإطلاق إشارات تنبيه في حالة عدم اكتمال تركيب منصة التحميل، مما يؤدي بشكل فعال إلى تجنب فشل تحديد الموقع الناتج عن الرقائق المتبقية أو الجزيئات الغريبة.
Built-in central air-blowing structures automatically clean positioning contact surfaces before pallet installation, ensuring stable and consistent precision during continuous batch machining cycles.

3. تركيب الحل المعياري لمطاحن الحفر الأفقية

توفر SET نظامًا معياريًا كاملاً لإمساك العمل بنقطة الصفر مصممًا لتصنيع القوالب الثقيلة والتثقيب الأفقي. المجموعة الكاملة من المكونات متوافقة مع معظم ماكينات الثقب الأفقي CNC ومراكز التصنيع الأفقية الموجودة في السوق.

3.1 تكوين المكونات الأساسية

ضبط لوحة قاعدة نقطة الصفر : مخصصة لطاولات عمل الماكينة ذات الفتحة T ذات التسطيح العالي الدقة، لتكون بمثابة الناقل القياسي لتحديد المواقع.
قم بتعيين محدد موقع نقطة الصفر LQNCZ-20-K : وحدة تحديد موضع الأحمال الثقيلة محكمة الغلق بالكامل مع واجهات متكاملة لتنظيف نفخ الهواء وكشف الإشارة.
تعيين البليت نقطة الصفر : منصة هيكلية معززة لتركيب القالب الثقيل، مع مسامير سحب مثبتة مسبقًا لرسو السفن بسرعة ودقة.
SET Positioning Pull Studs : مسامير سحب صلبة عالية القوة تتعاون بدقة مع محددات نقطة الصفر لضمان نقل قوة القفل بشكل موحد.
ضبط محطة الضبط المسبق دون اتصال : منضدة عمل مستقلة خارج الماكينة لتثبيت القالب ومحاذاة وفحص دون إشغال وقت معالجة الماكينة.

3.2 سيناريوهات المعالجة المطبقة

● أنواع العفن الثقيل : Automotive cover molds, large injection molds, die-casting molds
● عمليات التصنيع : ثقب عميق، طحن تجويفي دقيق، تصنيع خماسي الجوانب، تصنيع مركب متعدد العمليات
● أوضاع الإنتاج : إنتاج عالي المزيج ومنخفض الحجم، وخلايا تصنيع مرنة، وتحديث التحميل والتفريغ الآلي الآلي

4. سير العمل القياسي المكون من 4 خطوات لتصنيع الآلات بكفاءة

يتميز نظام تحديد المواقع بنقطة الصفر SET بعملية بسيطة وموحدة، مما يتطلب الحد الأدنى من التدريب المهني لمشغلي الورش. يتم تبسيط عملية العمل بأكملها إلى أربع خطوات:
معايرة المعيار : قم بتثبيت لوحة القاعدة ذات نقطة الصفر على طاولة العمل لمطحنة التجويف الأفقية وإكمال معايرة الإحداثيات لمرة واحدة لإنشاء معيار تشغيل موحد ومستقر.
لقط الشغل دون اتصال : تثبيت وإصلاح القوالب الثقيلة على المنصات ذات نقطة الصفر في محطة الضبط المسبق غير المتصلة بالإنترنت، والمحاذاة الكاملة والفحص الدقيق خارج الآلة.
إرساء البليت السريع : ارفع البليت المضبوط مسبقًا على طاولة عمل الماكينة، وقم بمحاذاة مسامير السحب مع محددات المواقع، وأكمل القفل التلقائي في غضون 10 ثوانٍ.
Continuous Production Cycling : قم بتحرير ضغط الهواء لفتح المنصات بعد اكتمال المعالجة، واستبدلها بمنصات جديدة تم ضبطها مسبقًا، والحفاظ على تشغيل الماكينة بشكل مستمر دون توقف.

5. فوائد الإنتاج العملي وتحسين البيانات

لقد أثبتت حالات التطبيق الجماعية في الموقع في ورش تصنيع القوالب التحسينات الشاملة في الكفاءة والدقة وتكلفة الإنتاج بعد اعتماد نظام التغيير السريع ذو النقطة الصفرية SET.

5.1 تحسين الكفاءة

يتم تقليل وقت إعداد قطعة العمل من ساعتين من التشغيل اليدوي إلى غضون 10 ثوانٍ. يزيد معدل استخدام الآلة من متوسط ​​50% إلى أكثر من 90%. تم تحسين دورة تغيير دفعة القالب بشكل كبير بدءًا من الضبط اليدوي لمدة نصف يوم وحتى استبدال منصة التحميل لمدة 5 دقائق تقريبًا.

5.2 ترقية الاستقرار الدقة

تم تحسين دقة تحديد المواقع المتكررة من المحاذاة اليدوية التقليدية ± 0.02 مم إلى موضع النظام المستقر ± 0.005 مم. Workshop mold scrap and rework rates are reduced from 5% to below 0.5%. يمكن التحكم في محورية الثقب العميق بشكل ثابت في حدود 0.01 مم، مما يلبي متطلبات إنتاج القالب عالي الدقة.

5.3 خفض تكلفة الإنتاج

يقلل النظام ما يقرب من 95% من ساعات عمل المحاذاة اليدوية وضبط التركيبات، مما يسمح للمشغلين الفرديين بإدارة أدوات الماكينات المتعددة في وقت واحد. تعمل صلابة التثبيت المستقرة على تقليل اهتزاز قطعة العمل أثناء القطع الثقيل، مما يقلل من تآكل الأداة بحوالي 30% ويطيل عمر خدمة الأداة. يعمل الهيكل المتين والمحكم الغلق بالكامل على تمديد دورة خدمة التركيبات إلى ملايين العمليات، مما يقلل من تكاليف صيانة المعدات واستبدال التركيبات على المدى الطويل.

6. Brand & Manufacturing Strength

ركزت شركة Suzhou SET Industrial Equipment System Co., Ltd. على نظام تحديد المواقع بنقطة الصفر والبحث والتطوير والتصنيع سريع التغيير لأكثر من عشر سنوات، مما يدعم الإنتاج المستقل تمامًا ومراقبة الجودة الصارمة دون الاستعانة بمصادر خارجية لمعالجة OEM.
● مجهزة بقاعدة إنتاج Suzhou احترافية ومختبر اختبار دقيق لدرجة حرارة ثابتة، تخضع جميع المنتجات لثلاث جولات من المعايرة الدقيقة قبل التسليم.
● تمتلك حقوق ملكية فكرية مستقلة وتقنيات حاصلة على براءة اختراع في هياكل القفل الذاتي المخروطية وهياكل الختم الكاملة المضادة للرقائق، مما يحافظ على القدرة التنافسية التقنية المستقرة في مجال العمل الصناعي.
●  Serves more than 400 mold manufacturing enterprises, with stable repeat customer recognition and long-term participation in professional industry exhibitions such as CCMT.
● يوفر خدمات محلية شاملة، بما في ذلك تصميم الحلول المخصصة، والتثبيت في الموقع، والتدريب الفني، ودعم ما بعد البيع على المدى الطويل.

7. الاستنتاج

يعد التثبيت اليدوي غير الفعال والوضع غير المستقر من العوامل الرئيسية التي تحد من الإنتاجية والدقة في عملية الحفر الأفقي ذات القالب الثقيل. يعمل حل SET للتغيير السريع في نقطة الصفر على حل نقاط ألم المعالجة التقليدية بشكل فعال من خلال تحديد موضع متكرر ثابت بمقدار 0.005 مم، وقفل صلب للحمل الثقيل، وتغيير منصة التحميل من المستوى الثاني، وحماية ذكية ضد التلوث.
يساعد النظام مصنعي القوالب على تقليل تكاليف الإنتاج، واستقرار جودة المعالجة، وتحسين كفاءة تشغيل المعدات، وتحقيق ترقية مرنة للإنتاج. بدءًا من المحاذاة اليدوية التقليدية إلى الإعداد المسبق الحديث دون الاتصال بالإنترنت والتبديل السريع لمنصة التحميل، توفر SET حلولًا موثوقة وفعالة من حيث التكلفة لتحديد المواقع عند نقطة الصفر لمعالجة الحفر الأفقي للقالب الثقيل، مما يدعم التطوير عالي الجودة لصناعة التصنيع الدقيقة.
يمكن للشركات التي تخطط لترقية تركيبات طاحونة الحفر الأفقية استشارة فريق SET الفني فيما يتعلق بنوع الماكينة، وحجم قطعة العمل، وحمل المعالجة، ومتطلبات التشغيل الآلي للحصول على حلول تكوين مخصصة لنقطة الصفر.
