هل يمكن تركيب لوحة قاعدة نقطة الصفر مباشرة على طاولات ماكينات T-Slot الموجودة؟

مقدمة

في تحديث معدات التصنيع الحديثة، كثيرًا ما يستفسر مشرفو المصانع ومهندسو العمليات عن حل عملي للتحديث: ما إذا كان من الممكن تركيب لوحة قاعدة ذات نقطة صفر ونظام تثبيت سريع التغيير على طاولات ماكينات T-slot القياسية .
تهدف العديد من ورش الإنتاج إلى تحسين كفاءة التثبيت دون شراء أدوات آلية جديدة، مما يحقق تغييرًا سريعًا ومنخفض التكلفة لقطع العمل. الاستنتاج الواضح هو أن هذا التعديل التحديثي هو ممكن من الناحية الفنية . ومع ذلك، فإن التثبيت البسيط بمسامير فقط لا يمكن أن يضمن الاستقرار على المدى الطويل. تتطلب الترقية بأكملها عملية دقيقة وموحدة وتتجنب مخاطر البناء الشائعة.

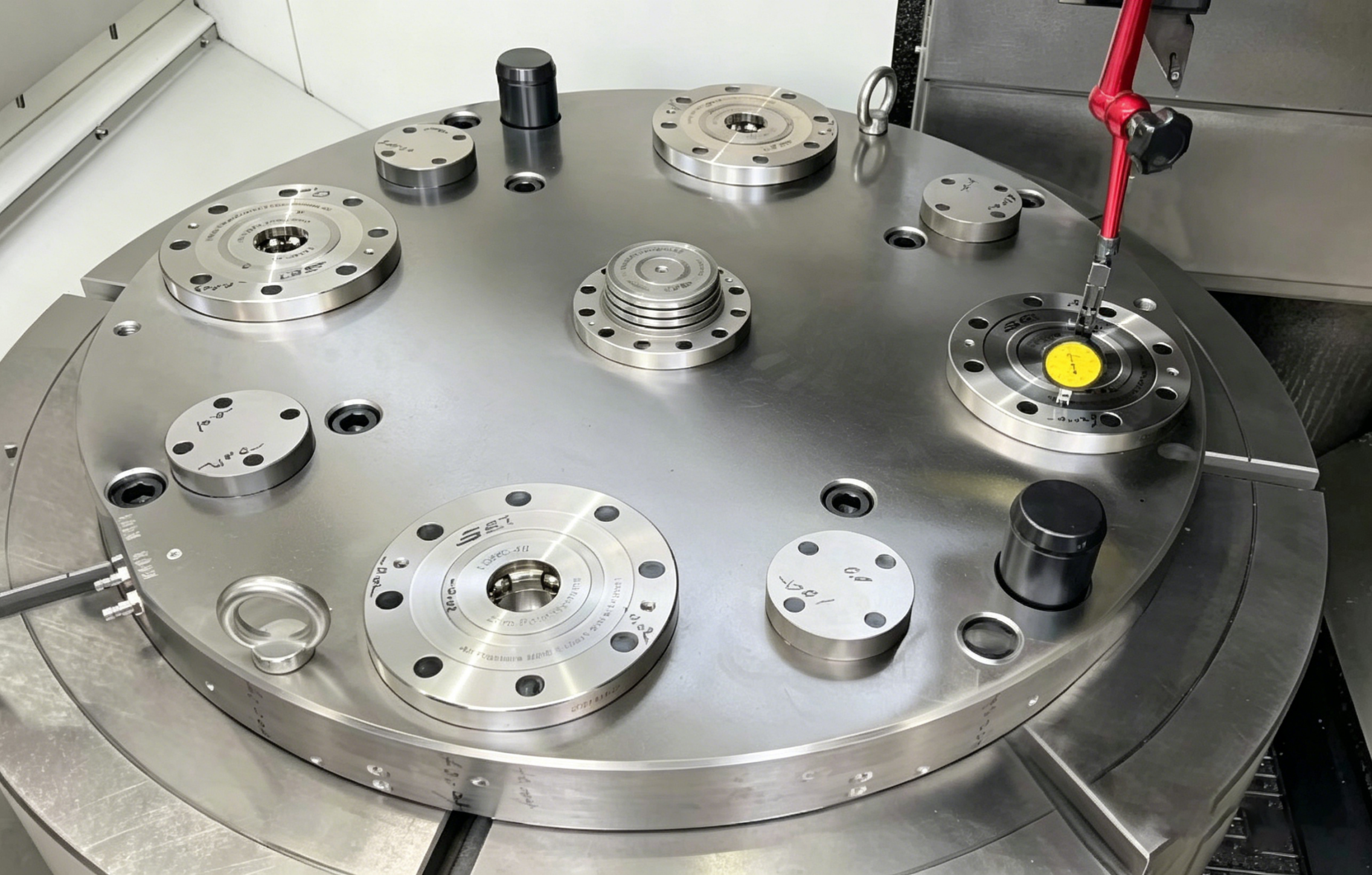

Zero point base plate for T-slot table

1. الجدوى والدقة في التعديل التحديثي لنقطة الصفر لطاولة T-Slot

إن طاولة العمل ذات الفتحة T الأصلية للمصنع هي عبارة عن هيكل عالمي للحمل، ويمكن تجهيزه بألواح قاعدة لتحديد المواقع ذات نقطة الصفر. للحفاظ على استقرار المعالجة على المدى الطويل، يجب أن تشكل لوحة القاعدة وطاولة العمل هيكلًا صلبًا متكاملاً.
إذا تم تثبيته بواسطة مسامير على شكل حرف T فقط، فقد يعمل الجهاز بشكل طبيعي على المدى القصير. ومع ذلك، في ظل قوة القطع والاهتزاز المستمر في الإنتاج الضخم، تكون لوحة القاعدة عرضة للإزاحة الدقيقة، مما يؤدي إلى التوهين التدريجي لدقة تحديد المواقع المتكررة.
تشتمل عملية ترقية لوحة القاعدة ذات النقطة الصفرية القياسية والموثوقة على ثلاث خطوات أساسية:

1.1 التثبيت المسبق والدعم المستقر

استخدم فتحات T الأصلية لأداة الماكينة ومسامير T المتطابقة لإكمال تحديد الموضع الأولي وقفل لوحة القاعدة ذات نقطة الصفر. تعتمد لوحات قاعدة عالية الجودة سبائك الصلب P20H ، تتميز بمقاومة ممتازة للتآكل واستقرار هيكلي، وتتكيف مع بيئات المعالجة الرطبة طويلة الأمد مع غمر سائل القطع.

1.2 تحديد موضع الدبوس المستدق (الإجراء الأساسي)

توفر البراغي على شكل حرف T فقط قوة تثبيت رأسية ولا يمكنها مقاومة قوة التأثير الجانبي وعزم دوران القطع المتولد أثناء التشغيل الآلي. بعد المعايرة الدقيقة لموضع لوحة القاعدة، تم تركيب دبوسين مستدقين φ16 لتحديد الموضع المزدوج. هذا الهيكل يثبت بقوة الموقع النسبي بين لوحة القاعدة وطاولة العمل، مما يزيل بشكل فعال مخاطر الإزاحة في التشغيل على المدى الطويل.

1.3 معايرة وقبول الدقة الكاملة

بعد التثبيت والتثبيت، قم بإجراء كشف وتصحيح شامل للدقة. يغطي الفحص استواء لوحة القاعدة والمحورية بين مرجع لوحة القاعدة ومحور دوران الماكينة. وفقاً لمواصفات القبول القياسية الصناعية، يتم التحكم في تدفق الطائرة بعد قفل البليت من الداخل 0.02 ملم ، تلبية متطلبات الدقة لمعظم سيناريوهات المعالجة الميكانيكية.

2. حل التكوين القياسي لترقية نقطة الصفر لجدول T-Slot

استنادًا إلى خبرة التعديل التحديثي الوفيرة في الموقع، يتم تلخيص تكوين نظام التغيير السريع ذو النقطة الصفر الناضج لطاولات العمل ذات الفتحة T على النحو التالي، وهو مناسب لمعظم المخارط العمودية ومراكز التصنيع:
  • تخطيط محددات موضع نقطة الصفر : مجهزة بـ 4-7 مجموعات من وحدات تحديد المواقع وفقًا لحجم لوحة القاعدة، مع اعتماد التصميم الثابت لـ 1 وحدة مركزية 3-6 وحدات طرفية لتحقيق التوازن في توزيع التوتر.
  • اختيار الوحدة المتطابقة مع التحميل : حدد وحدات تحديد المواقع مع قوة التثبيت المقابلة بناءً على وزن قطعة العمل وحمل القطع. تتم مطابقة سيناريوهات معالجة المواد الصلبة والحمولة العالية مع وحدات نقطة الصفر للخدمة الشاقة لتعزيز الصلابة الشاملة.
  • دبابيس التوجيه المسبق : مُجهز بهياكل توجيه خشنة للمساعدة في هبوط البليت وتحديد موضعه بسرعة، مما يقلل من صعوبة التشغيل اليدوي ويحسن كفاءة التغيير.
  • الدائرة الهوائية المتكاملة : تم تصميم اللوحة الأساسية بمنافذ هوائية سريعة الإدخال لدعم فتح وحدة نقطة الصفر واكتشاف المقاعد وتعليقات الحالة.
  • مكونات الحماية الكاملة : تم تكوينها بألواح غطاء واقية سفلية لمنع قصاصات الحديد وقطع السوائل والملوثات من غزو سطح التلامس لتحديد المواقع، مما يطيل عمر خدمة نظام تحديد المواقع.

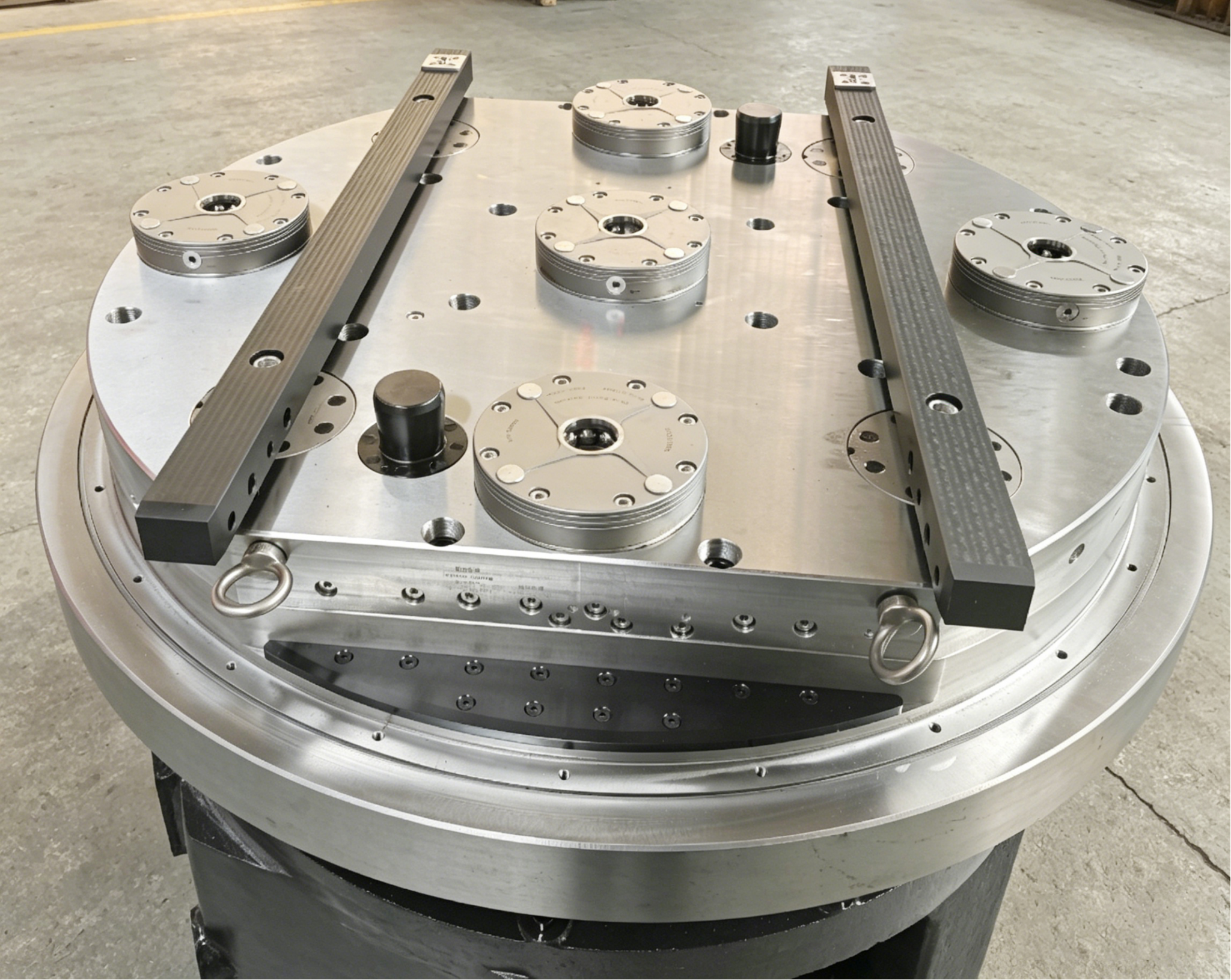

Zero point base plate for T-slot table

3. ثلاثة مخاطر خطيرة يجب تجنبها عند التعديل التحديثي عند نقطة الصفر

معظم مشاكل التشغيل غير المستقرة لأنظمة نقطة الصفر المعدلة تنبع من البناء غير القياسي والتكوين غير المعقول. تم تصنيف المخاطر الخفية الثلاثة الأكثر شيوعًا كمرجع:

3.1 الاختيار غير الصحيح لمواد لوحة القاعدة

إن الغمر لفترة طويلة في سائل القطع سوف يسبب أكسدة وتآكل الألواح الفولاذية العادية، مما يؤدي إلى أسطح محفورة وانحراف التسطيح. من أجل ظروف عمل المعالجة الرطبة المستدامة، P20H أو ألواح قاعدة من سبائك عالية الجودة يوصى بها لضمان دقة السطح المستقرة والأداء المضاد للتآكل.

3.2 تثبيت الترباس فقط دون تحديد المواقع

لا يمكن لقفل الترباس الفردي أن يعوض قوة القطع الجانبية وعزم الدوران. في إنتاج الدفعات على المدى الطويل، سوف تتراكم الإزاحة الدقيقة للوحة القاعدة، مما يؤدي إلى تقليل دقة تحديد الموضع المتكرر وانحراف أبعاد قطعة العمل في بعض الأحيان. إن مطابقة موضع الدبوس المستدق هو الحل الأكثر فعالية من حيث التكلفة والموثوقية.

3.3 تخطيط الدوائر الهوائية غير المخطط له

تعتمد أنظمة نقطة الصفر الهوائية على إمدادات الهواء المستقرة لإكمال فتح القفل واكتشاف الإشارة. في مرحلة التعديل التحديثي المبكرة، مطلوب تخطيط هوائي معقول. بالنسبة للمعدات الدوارة مثل المخارط العمودية، يعد دعم الموزعات الدوارة أمرًا ضروريًا لضمان إمداد الهواء المستمر والمستقر وحجز المساحة للترقية الذكية اللاحقة.

4. حالة التعديل التحديثي في الموقع وبيانات تحسين الكفاءة

أكملت إحدى شركات التصنيع في Ningbo ترقية نظام نقطة الصفر لمخرطتها العمودية مع طاولة العمل الأصلية ذات الفتحة T. اعتمد المشروع لوحة قاعدة ذات نقطة صفر بمواصفات φ1000، متطابقة مع المنصات القياسية ودبابيس الشد لبناء نظام تركيبات كامل سريع التغيير.
بعد التشغيل والاختبار المستقر، حقق المشروع تأثيرات تحسينية بارزة:
  • وقت تغيير التركيبات : تم التقليل من التثبيت اليدوي التقليدي لمدة 15-20 دقيقة إلى في غضون 30 ثانية للتغيير السريع عند نقطة الصفر.
  • دقة تحديد المواقع : يتم التحكم بشكل ثابت في دقة تحديد المواقع المتكررة لنظام القرص الأم 0.01 ملم .
  • قدرة المعالجة الثقيلة : يدعم قطع الشغل عالي الصلابة HRC58-64، مع عمق قطع واحد يصل إلى 2 مم، مما يحافظ على صلابة المعالجة المستقرة.
  • التوسع الذكي : مجهزة بوظائف التنظيف التلقائي لنفخ الهواء والكشف عن المقاعد، وهي متوافقة مع خطوط إنتاج التحميل والتفريغ الأوتوماتيكية للترقية الذكية اللاحقة.

5. الاستنتاج

تدعم طاولات العمل القياسية الحالية لماكينات T-slot تركيب لوحة قاعدة ذات نقطة صفر وتعديل نظام التغيير السريع. إنه مخطط عملي للغاية لترقية المعدات لتنشيط قدرة الأدوات الآلية القديمة وتحسين كفاءة الإنتاج باستثمارات منخفضة.
لضمان التشغيل المستقر على المدى الطويل للنظام المعدل، يجب تنفيذ ثلاثة معايير رئيسية: اعتماد ألواح قاعدة من السبائك المقاومة للتآكل مناسبة لبيئات المعالجة الصناعية، وتثبيت دبابيس مستدقة لتجنب إزاحة لوحة القاعدة، وتخطيط كامل للدوائر الهوائية مسبقًا للتوسع الذكي.
لا يتطلب تحديث المعدات الاستبدال المتكرر للأدوات الآلية الجديدة. يمكن أن يؤدي تحويل التغيير السريع القياسي بنقطة الصفر إلى تقليل وقت تغيير التركيبات بشكل فعال، وتقليل أخطاء الضبط اليدوي، وتحسين معدل استخدام الأدوات الآلية في ورش المعالجة.
إذا كانت لديك خطط لترقية المعدات الخاصة بأدوات الماكينات القديمة، فيمكنك توفير نوع الماكينة وحجم قطعة العمل ومعلمات حمل المعالجة للحصول على حلول تعديل لوحة القاعدة ذات النقطة الصفرية المخصصة واقتراحات التكوين الاحترافية.
