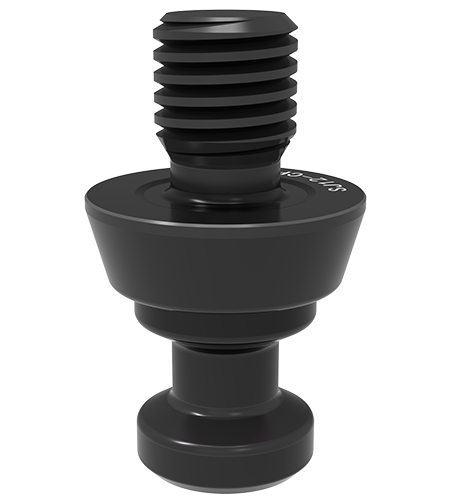

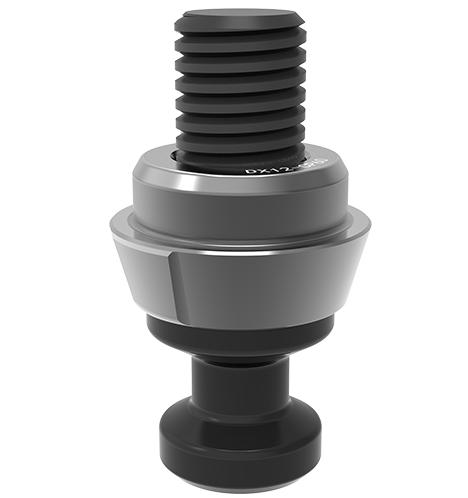

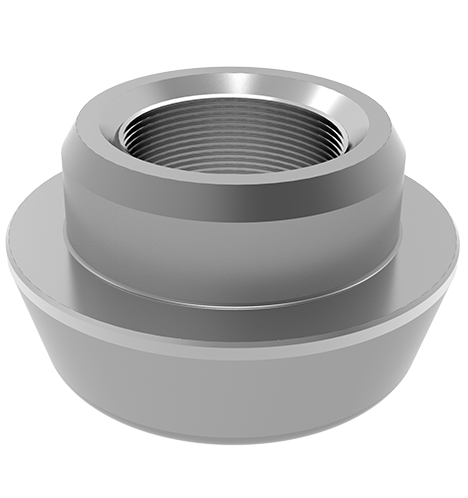

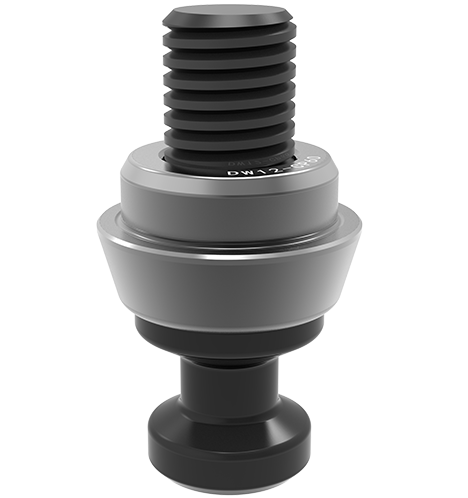

الملحقات ذات الصلة

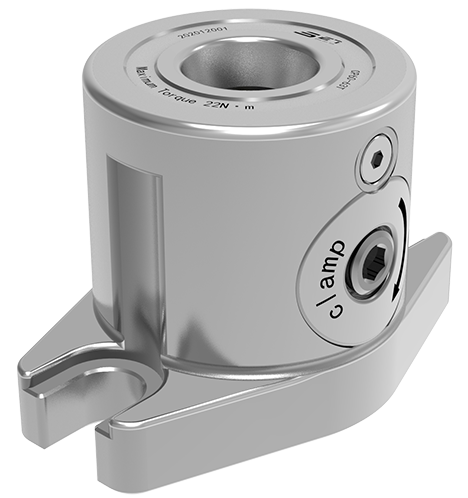

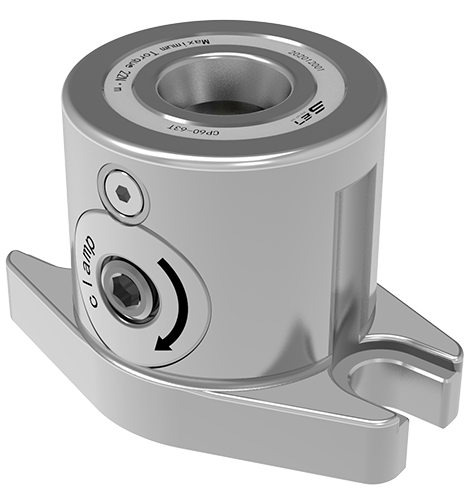

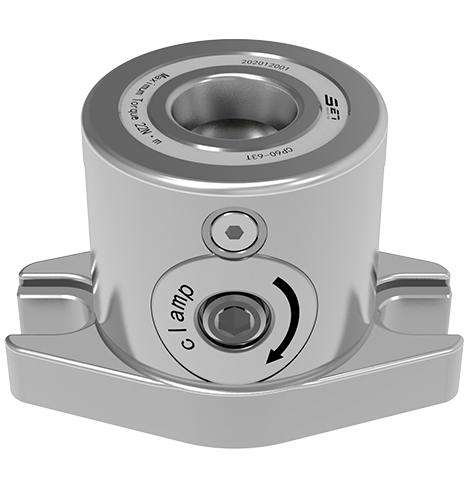

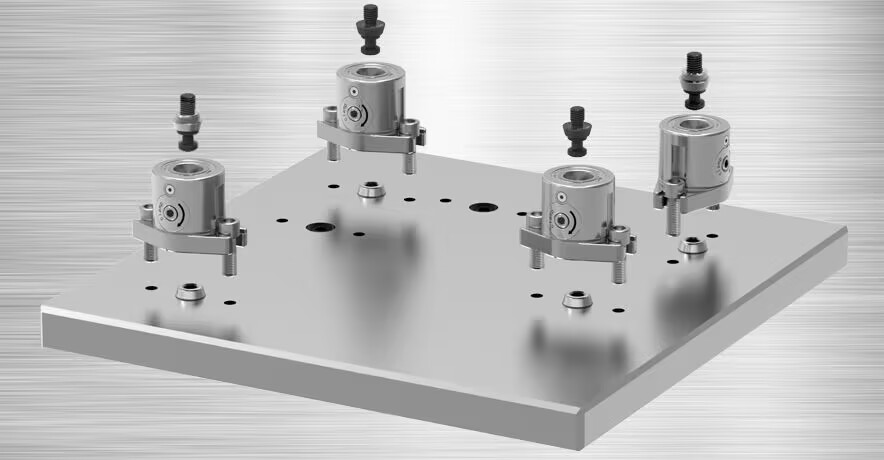

موادها صلبة من الفولاذ المقاوم للصدأ. يمكن فتحها وربطها بواسطة العملية اليدوية.
دقة تحديد المواقع المتكررة ＜ 0.005 مم. قوة التثبيت من موقع واحد هي 8kn. عزم الدوران المسموح به هو 8nm.
ينطبق على حقول تصنيع القوالب والتجميع. إنه مناسب لضبط وضع تشغيل المسافة المركزية للموقع بسرعة .
يمكن فتحه وربطه بواسطة العملية اليدوية ؛
دقة تحديد المواقع المتكررة ＜ 0.005 ملم ؛
ينطبق على حقول الآلات والتجميع في القوالب.
المواد: الصلب المصنوع من الفولاذ المقاوم للصدأ.
لديها قوة التثبيت عالية.
إنه مناسب لضبط وضع تشغيل المسافة المركزية للموقع بسرعة .
| رقم البعد | طريقة فتح | قوة التثبيت (kn) | عزم الدوران المسموح به (نانومتر) | الوزن (كجم) |
|---|---|---|---|---|
| CP40-40T | العملية اليدوية | 8 | 8 | 0.8 |
| CP60-63T | العملية اليدوية | 15 | 22 | 1.4 |
| CP80-80T | العملية اليدوية | 25 | 50 | 3.3 |

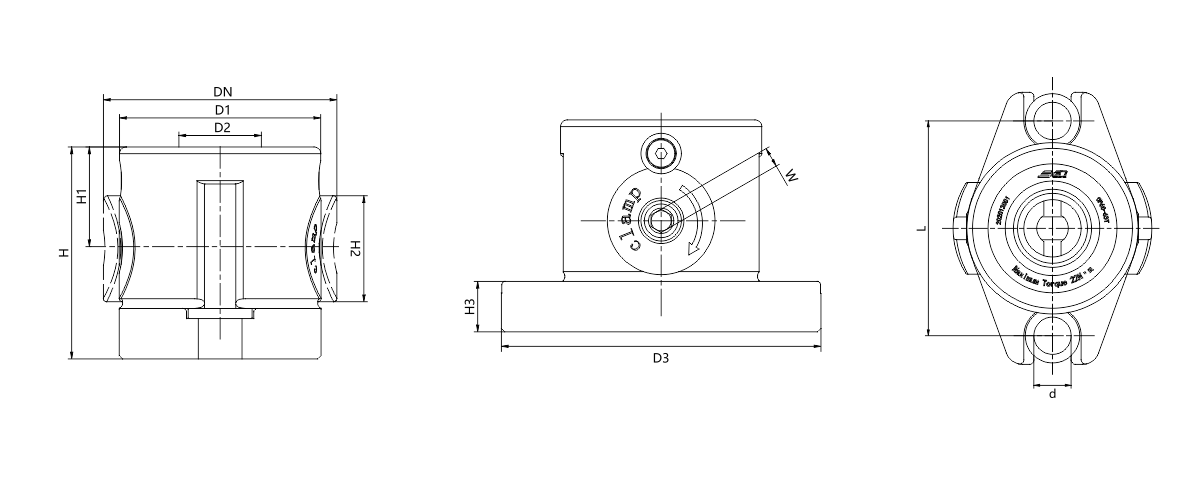

| رقم البعد | DN | D1 | Øد2 | D3 | H (± 0.01) | H1 | H2 | H3 | ل | d | ث |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
