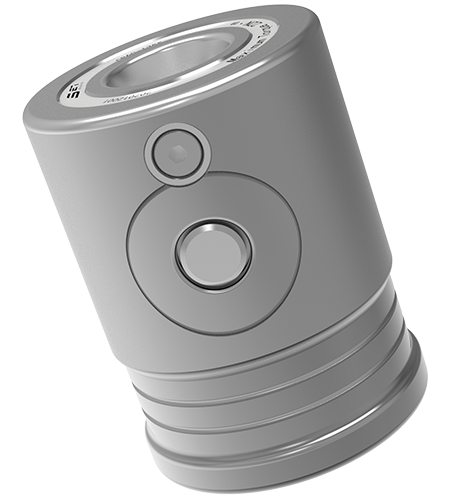

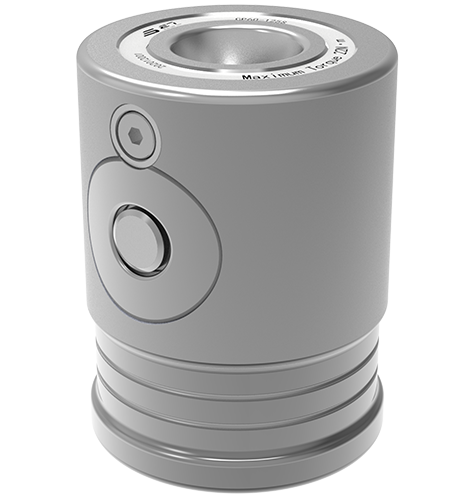

موادها صلبة من الفولاذ المقاوم للصدأ. يمكن فتحها وربطها بواسطة العملية اليدوية.
دقة تحديد المواقع المتكررة ＜ 0.005 مم. قوة التثبيت من موقع واحد هي 8kn. عزم الدوران المسموح به هو 8nm.
ينطبق على حقول تصنيع القوالب والتجميع. إنه مناسب لضبط وضع تشغيل المسافة المركزية للموقع بسرعة .
يمكن فتحه وربطه بواسطة العملية اليدوية ؛
دقة تحديد المواقع المتكررة ＜ 0.005 ملم ؛
ينطبق على حقول الآلات والتجميع في القوالب.
المواد: الصلب المصنوع من الفولاذ المقاوم للصدأ.
لديها قوة التثبيت عالية.
إنه مناسب لضبط وضع تشغيل المسافة المركزية للموقع بسرعة .
| رقم البعد | طريقة فتح | قوة التثبيت (kn) | عزم الدوران المسموح به (نانومتر) | الوزن (كجم) |
|---|---|---|---|---|
| CP40-50S | العملية اليدوية | 8 | 8 | 0.5 |
| CP60-80S | العملية اليدوية | 15 | 22 | 1.6 |
| CP80-100S | العملية اليدوية | 25 | 50 | 3.8 |

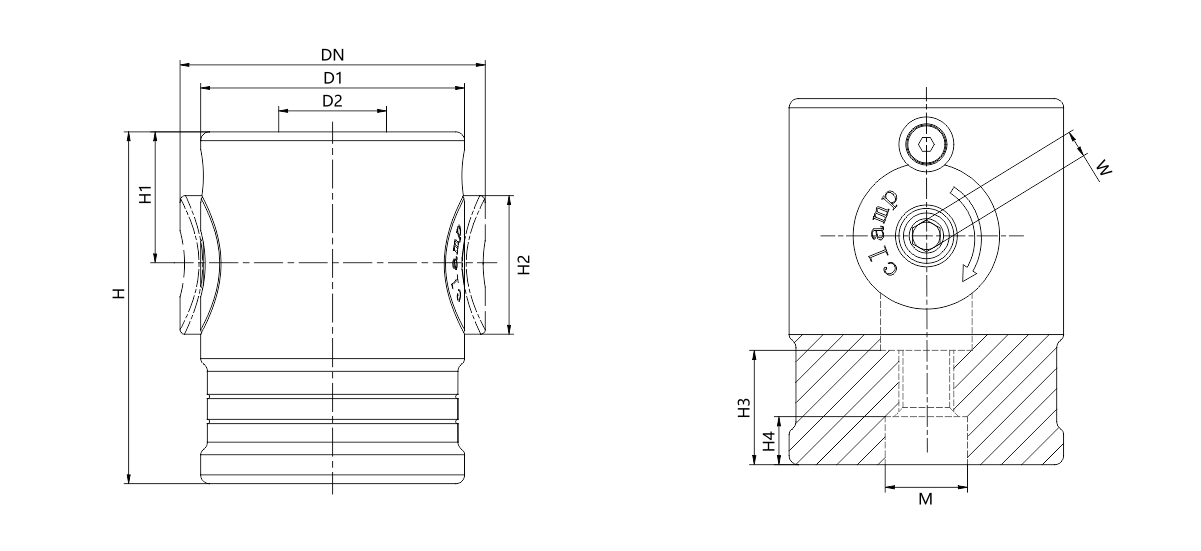

| رقم البعد | DN | D1 | Ød2 | H (± 0.01) | H1 | H2 | H3 | H4 | ث | م (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80S | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
